DBair IL (Standard Mount) Complete 100 Hour Service Instructions (Part 1 of 4)
Mar 2022 orig., Jun 2024 rev.
Table of Contents
Recommendations and Warnings
Cane Creek recommends only trained suspension technicians perform service on all suspension, using all required tools and following all proper procedures. Anyone without access to the proper equipment or with any concerns on the procedures should defer to an authorized Cane Creek service center for service. Improper service can result in loss of performance or suspension failure. All Cane Creek shocks have pressurized nitrogen and oil, even coil shocks. Follow the service procedures exactly as written to avoid possible injury or harm to the suspension. Always wear eye protection while performing suspension service.
Please dispose of all waste products and materials through proper channels to avoid contamination of the environment.
Any damage or issues resulting from improper service will not be covered by warranty. If you have a shock still in its original warranty period and do not wish to void your warranty, please contact an authorized Cane Creek service center.
These service instructions cover the basic service procedures using standard service kits. If your suspension requires parts beyond standard replacement parts – shaft, damper tubes, end eyes – please consult your authorized Cane Creek service center or contact us at our Cane Creek Support Center.
Service Notes
The Air IL and Coil IL as well as the Standard and Trunnion variants of both share many service steps. Some images in these instructions may not be identical to the te valve body or outer damper tube on the Air IL Standard, but that is only when the process is the same for the shock in the image and the shock on your bench.
Service Kits
BAD1214 – DBInline/DBair IL Damper Rebuild Kit (Standard)
BAD2279 – DBair IL Air Spring Rebuild Kit
Required Cane Creek Tools
AAD1101-01 – Keith Cradle (for standard valve body)
BCD0344 – Kitsuma/DBair/DBair IL Air Seal Head Tool
AAD1193 – Air Seal Head Bullet – Red (or original AAD1182 – Air Seal Head Bullet – Green)
BAD1459 – Air Piston Funnel
BAD1032 – Gland Nut Wrench
BAD1174 – Oil Seal Head Pin Spanner Wrench
BAD1268 – Inline – Oil Fill Needle Adaptor
DBT016 – DB Gas Fill Needle
AAD0555 – 8mm & 9.5mm Shaft Clamp
BAD1273 – Inner Damper Tube Install Tool (if replacing inner damper tube)
Additional Tools & Supplies
Allen wrenches – 1.5, 3 & 4mm
Torx wrenches – T10, T15 & T25
1/2″ crowfoot wrench
Torque wrenches
Pick
Suspension Grease
Royal Purple 10w-30 Oil
Motorex 4wt Racing Fork Oil
Vacuum Oil Fill Machine
Nitrogen Fill System
Torque, Loctite, Oil & Nitrogen Specs
Torque & Loctite Chart
Part | Torque Spec | Loctite Spec |
---|---|---|
Shaft Bolt | 5 Nm | 243 (Blue) |
TSN | 0.6 Nm | 668 (Green) |
Spool Valve | 0.16 Nm | 243 (Blue) |
Inner Damper Tube | 17 Nm | 263 (Red) |
Oil Seal Head | 15 Nm | None |
Gland Nut | 52 Nm | 243 (Blue) |
Climb Switch Screw | 0.16 Nm | 243 (Blue) |
Air Piston Screws | 3.2 Nm | 243 (Blue) |
End Eye | 4.8 Nm | 243 (Blue) |
Inner Air Can/Air Seal Head | 22.6 Nm | None (PolyLube) |
Oil Chart
Oil Location | Oil Type | Oil Amount |
---|---|---|
Air Can | Royal Purple 10w-30 | 5 mL |
Damper Fill | Motorex 4wt Racing Fork Oil | Fill to 3 Bars |
Nitrogen Chart
Nitrogen Location | Nitrogen Pressure |
---|---|
Valve Body | 11 - 12 Bars |
Related Technical Service Bulletins
Review all related TSBs before performing any service.
No DBair IL specific TSBs at this time.
General Prep
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2833.jpg?v=1736364334&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2835.jpg?v=1736364334&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2837.jpg?v=1736364335&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2838.jpg?v=1736364335&width=1368)
Clean shock. Record tune if desired. Remove hardware. Remove bushings if replacing. Remove valve cap. Bleed air from shock using shock pump. Be sure to depressurize shock slowly to avoid trapping air in the negative chamber.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2833.jpg?v=1736364334&width=1368)

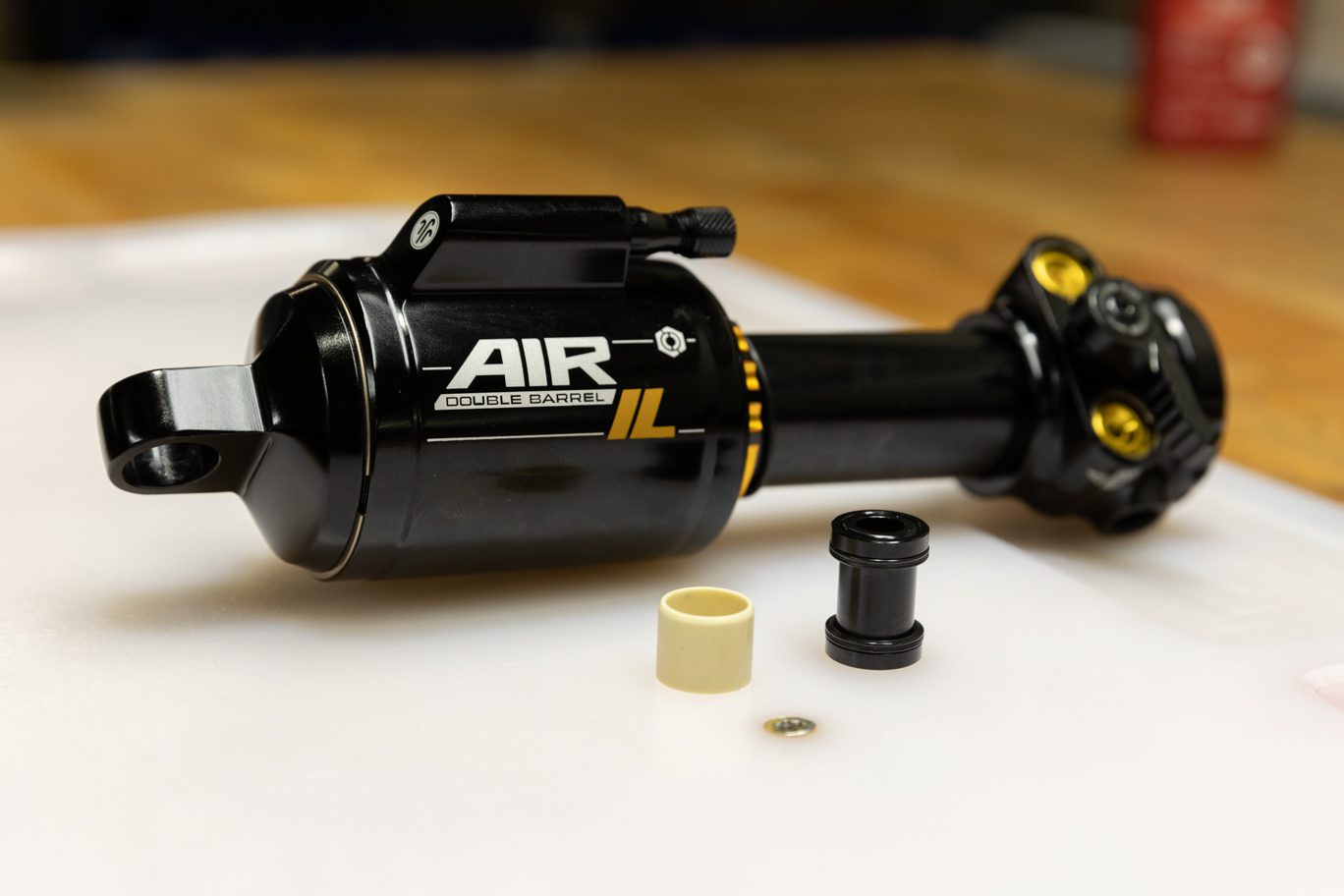

Hardware & Bushing Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2835.jpg?v=1736364334&width=1368)

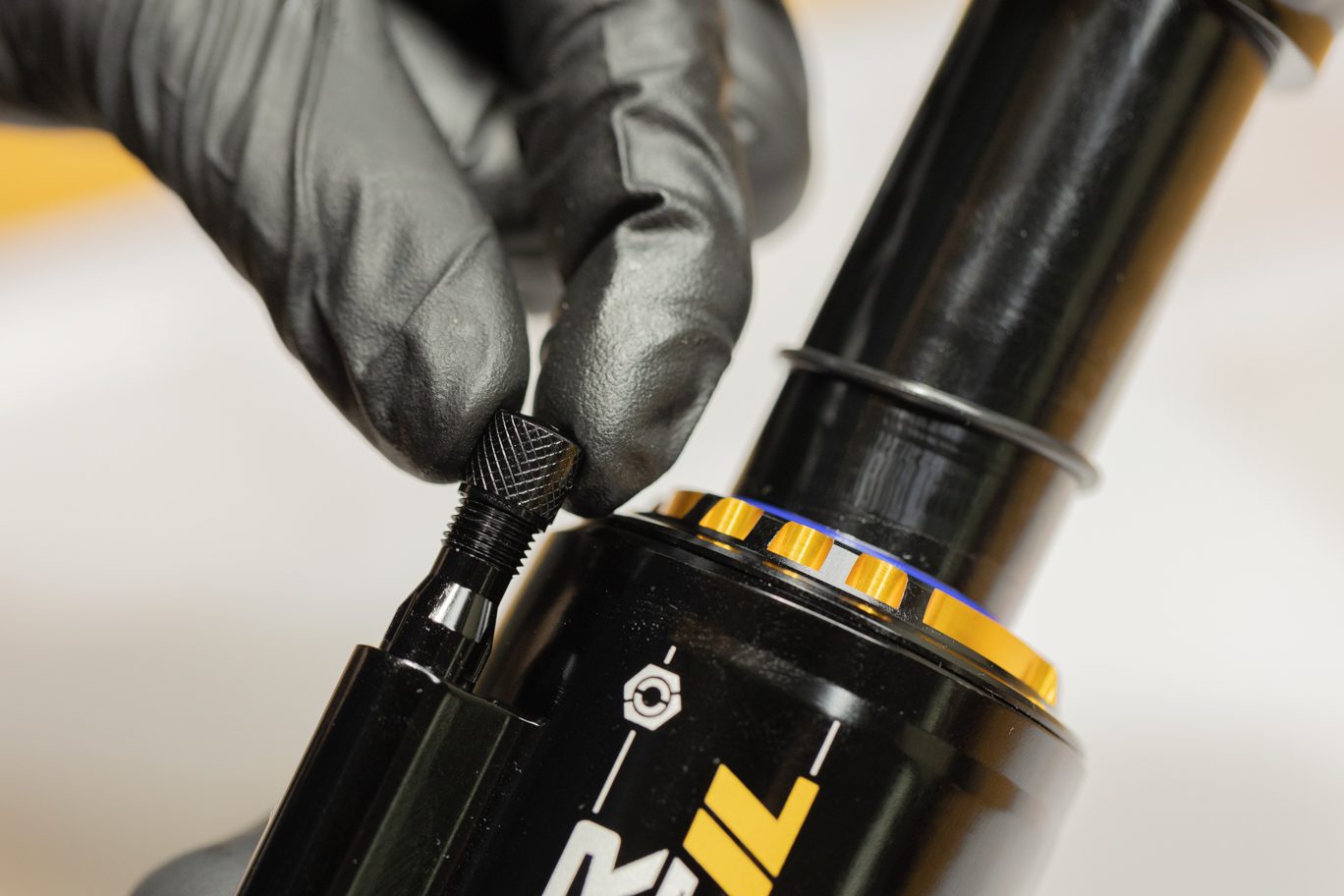

Valve Cap Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2837.jpg?v=1736364335&width=1368)

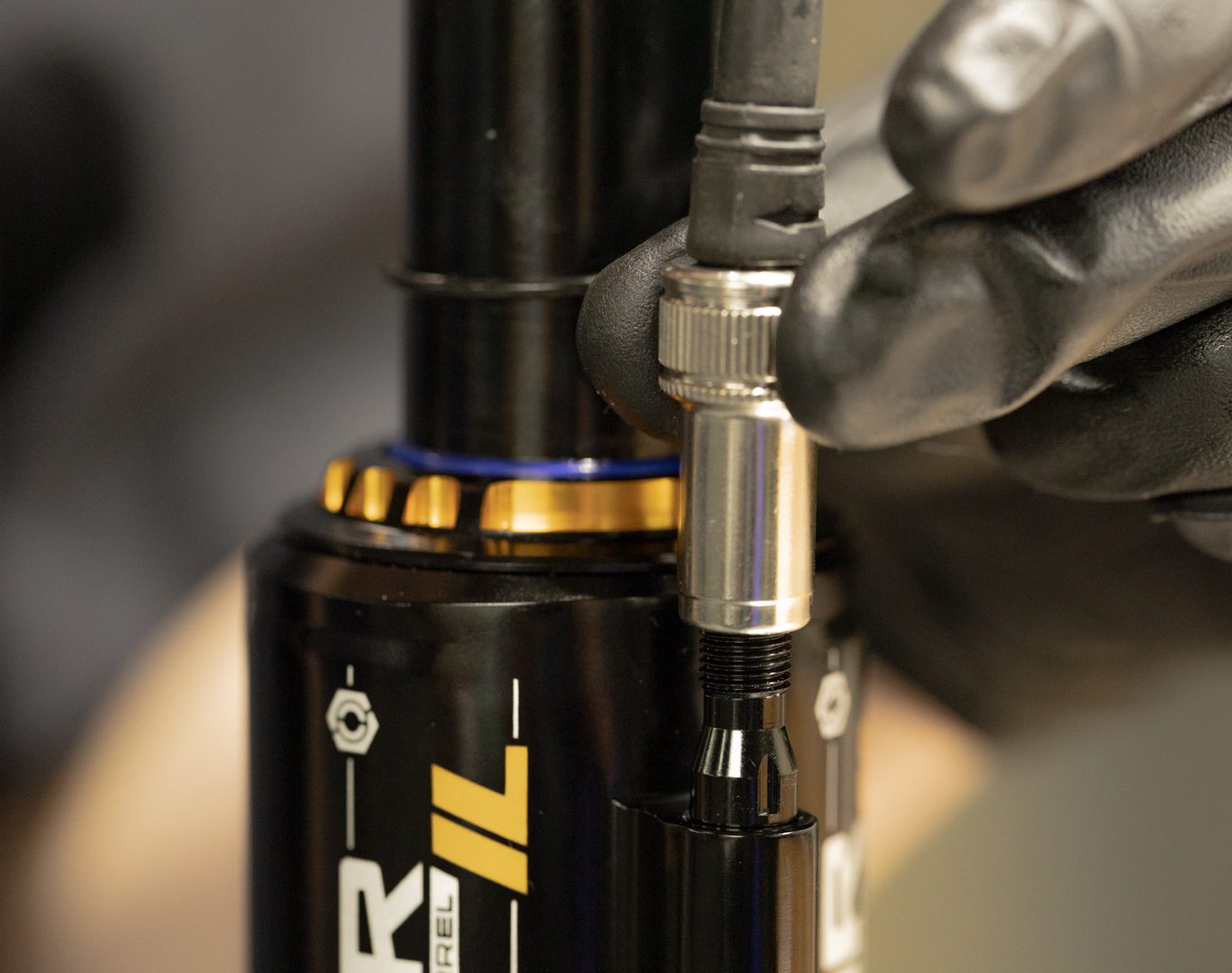

Pump Attach
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2838.jpg?v=1736364335&width=1368)

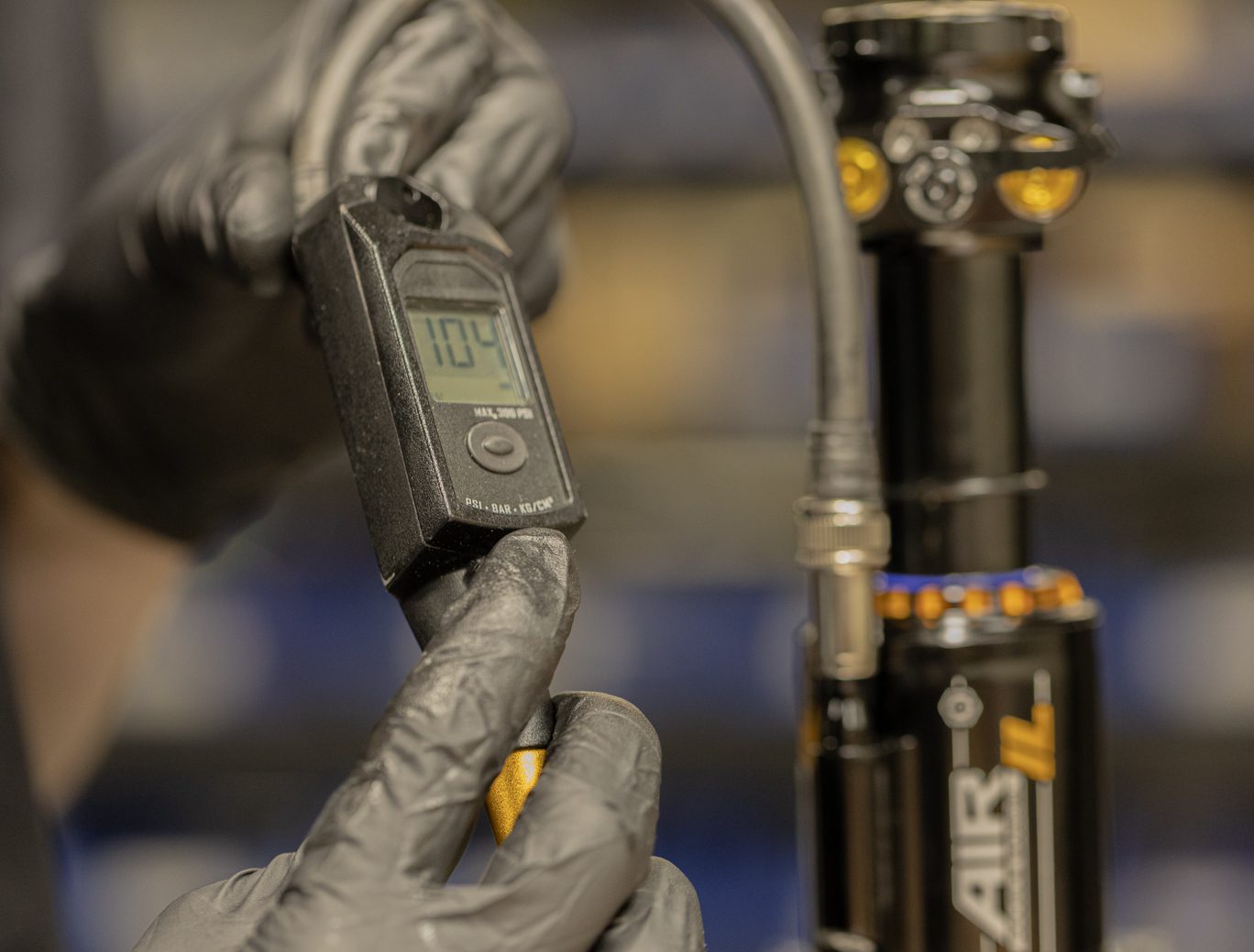

Air Bleed
Air Spring Disassembly
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2842.jpg?v=1736364335&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2843.jpg?v=1736364335&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2844.jpg?v=1736364336&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2845.jpg?v=1736364339&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2846.jpg?v=1736364341&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2847.jpg?v=1736364341&width=1368)
Step 1 – Outer Air Can Removal
Clamp shock in soft jaw vise. Remove air can circlip using a pick. Flip the shock and clamp end eye. Using strap wrench, twist and apply downward force to free outer air can. Work outer air can past end eye to remove completely. Note any air volume reduction.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2842.jpg?v=1736364335&width=1368)

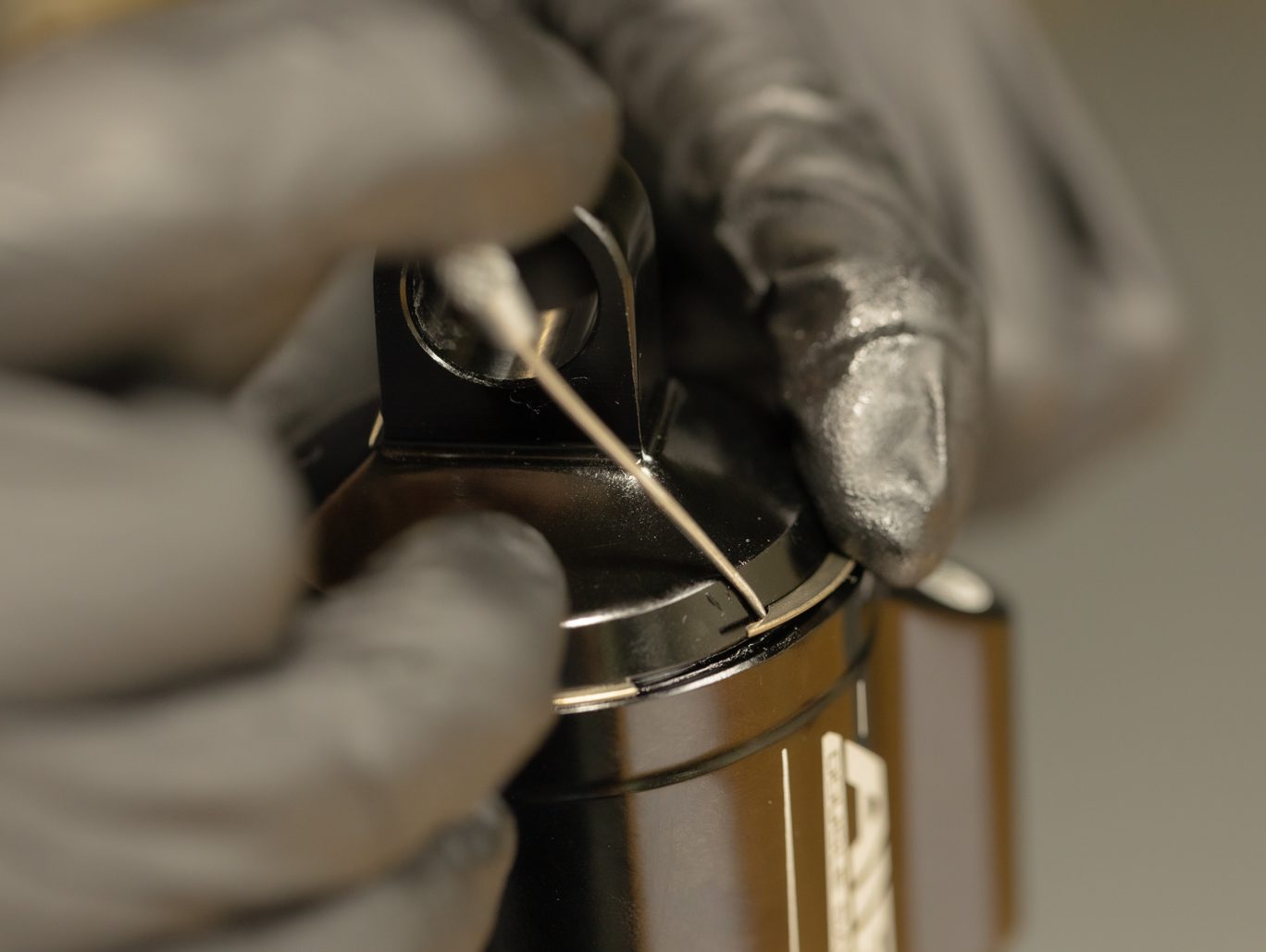

Freeing Air Can Circlip
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2843.jpg?v=1736364335&width=1368)

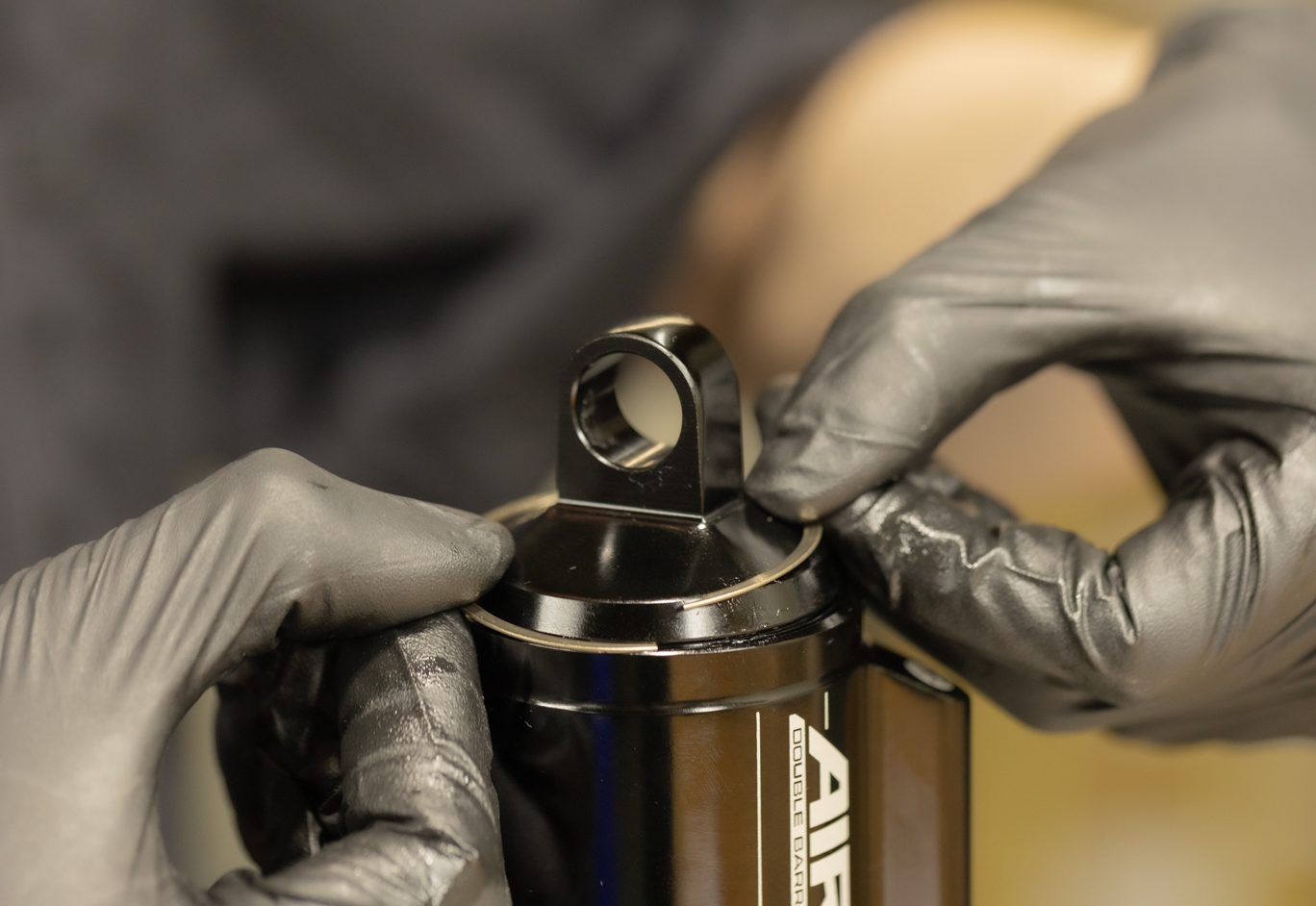

Air Can Circlip Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2844.jpg?v=1736364336&width=1368)

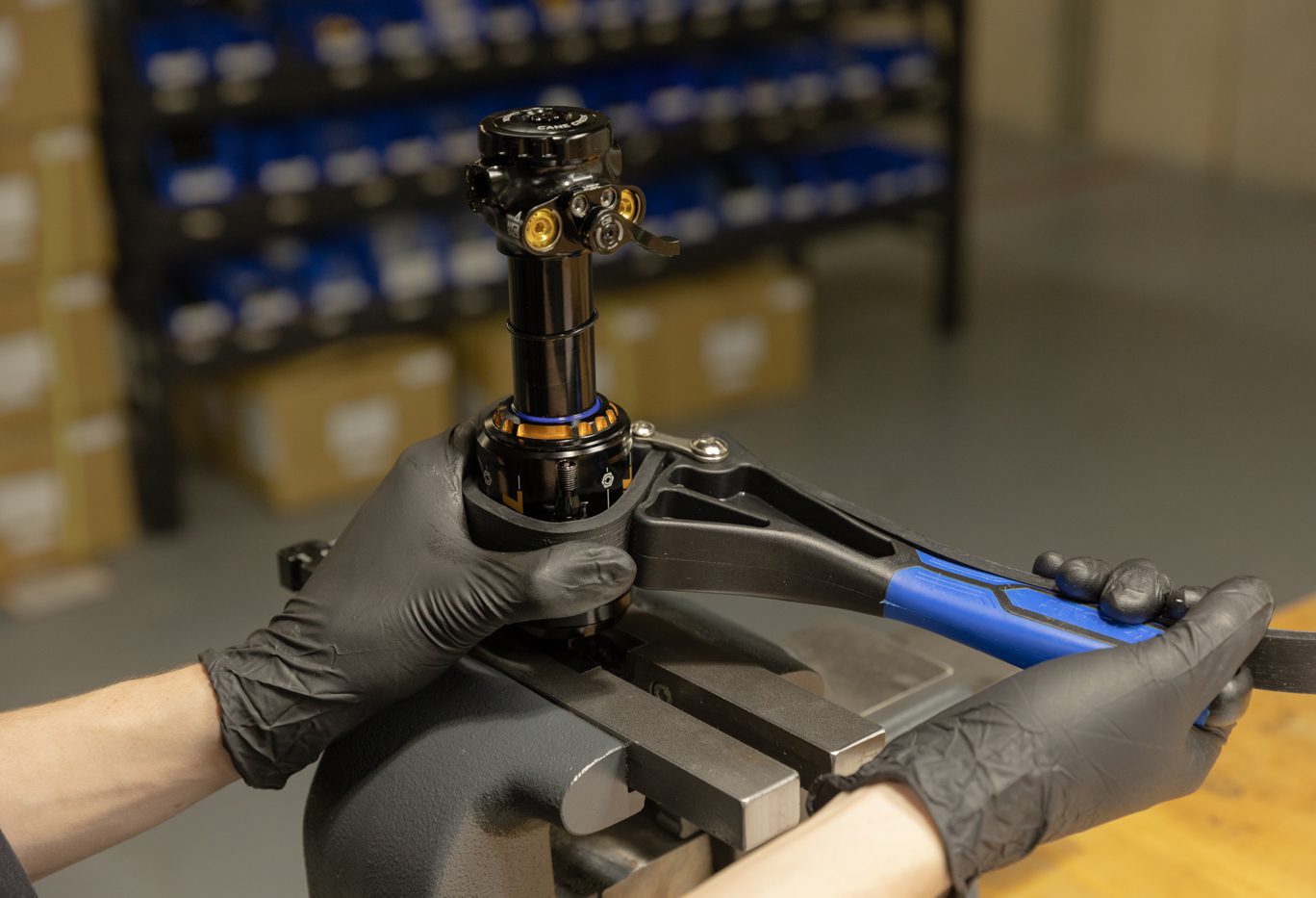

Strap Wrench on Air Can
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2845.jpg?v=1736364339&width=1368)

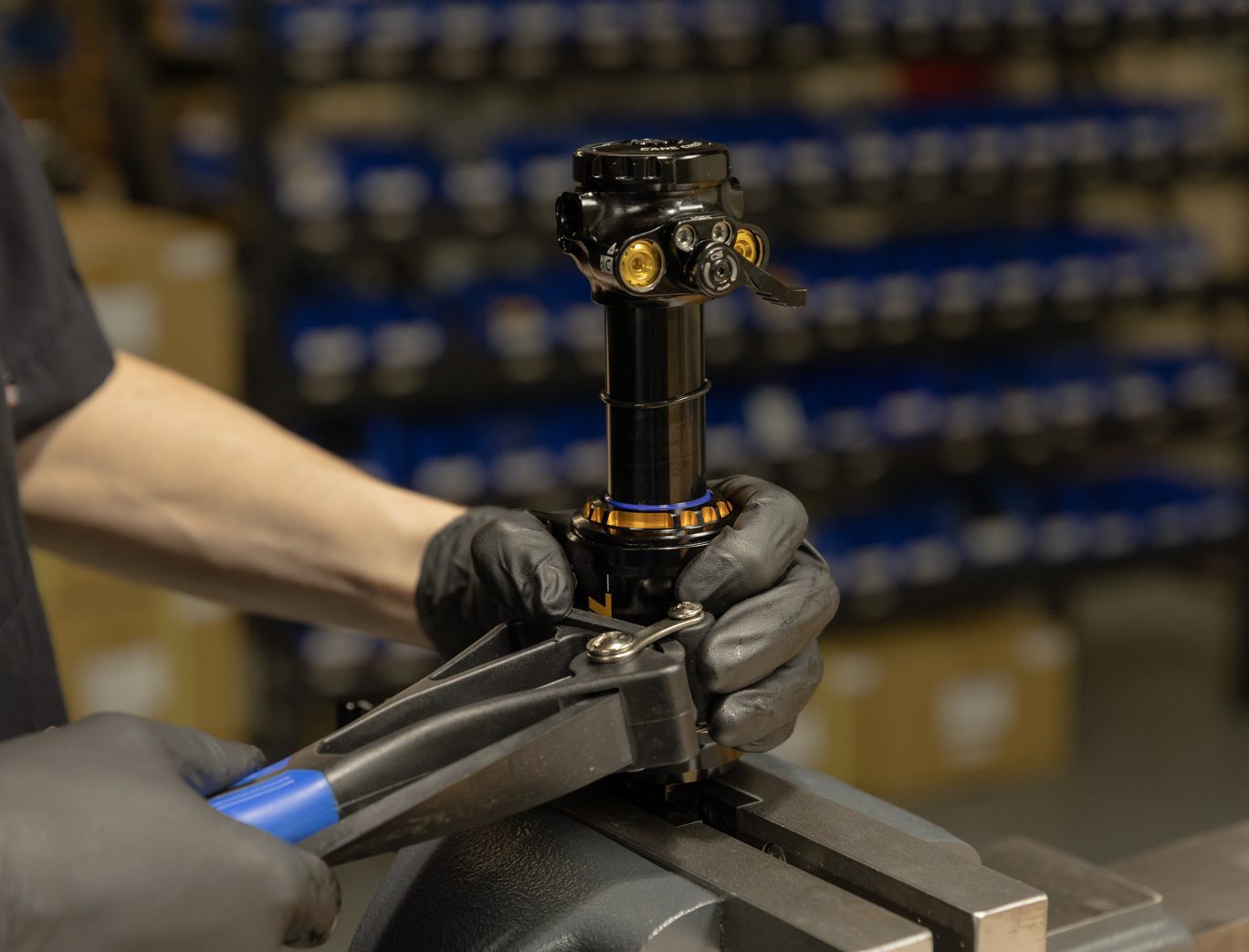

Twisting Air Can
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2846.jpg?v=1736364341&width=1368)

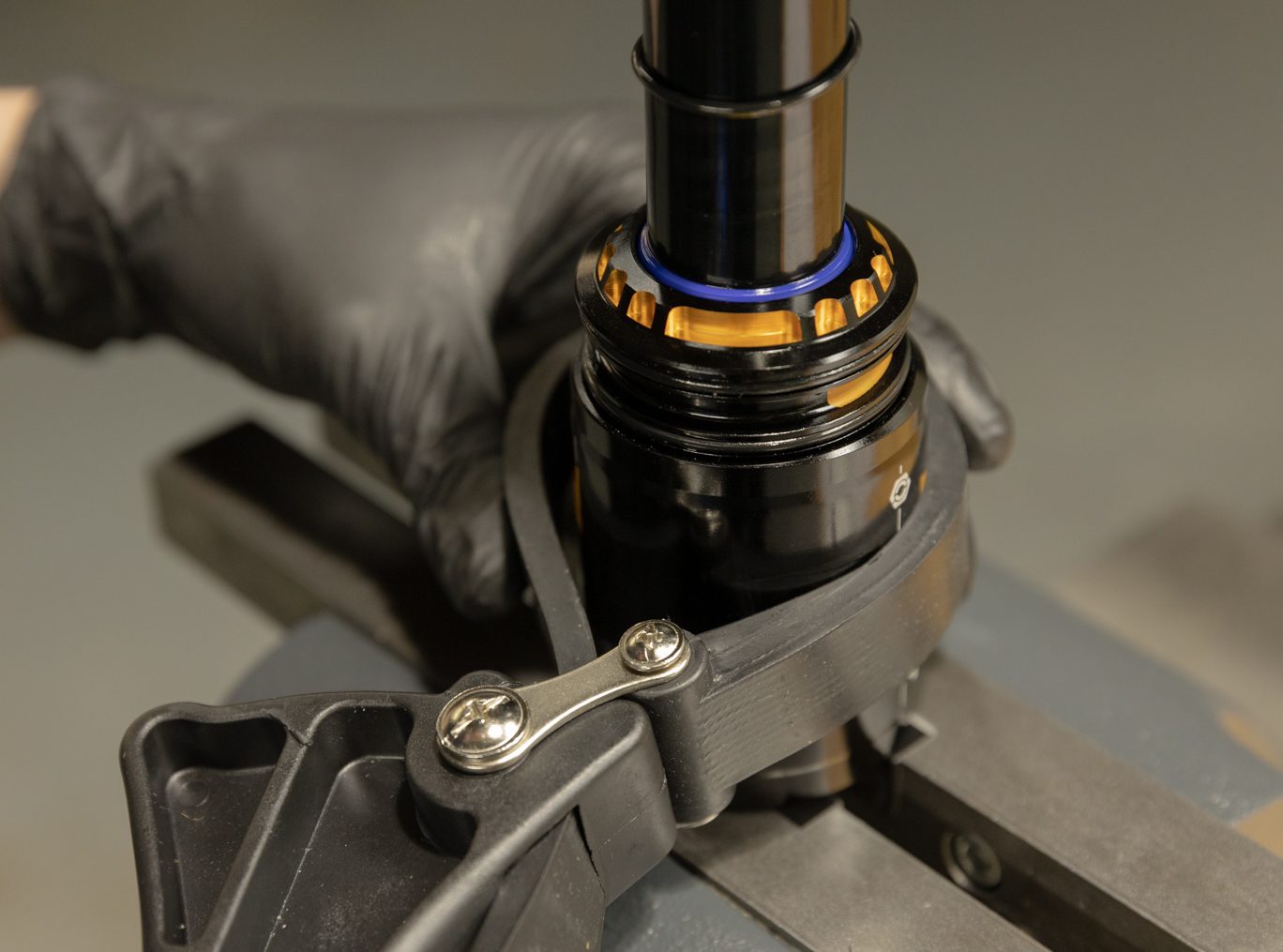

Downward Force on Air Can
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2847.jpg?v=1736364341&width=1368)
Air Can Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2850_1.jpg?v=1720472055&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2848.jpg?v=1736364341&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2852.jpg?v=1736364341&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2854.jpg?v=1736364343&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2855.jpg?v=1736364342&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2856_8ae5555a-7638-4eae-81bf-0ee4941121ca.jpg?v=1736364343&width=1368)
Step 2 - Freeing Inner Air Can
Reclamp shock. Align teeth on Air Seal Head Tool (BCD0344) with grooves on air seal head. Unthread air seal head/inner air can from end eye. Splash oil may be present. Slide inner air cap up shock body to expose shaft.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2850_1.jpg?v=1720472055&width=1368)
Air Seal Head Wrench IL End
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2848.jpg?v=1736364341&width=1368)

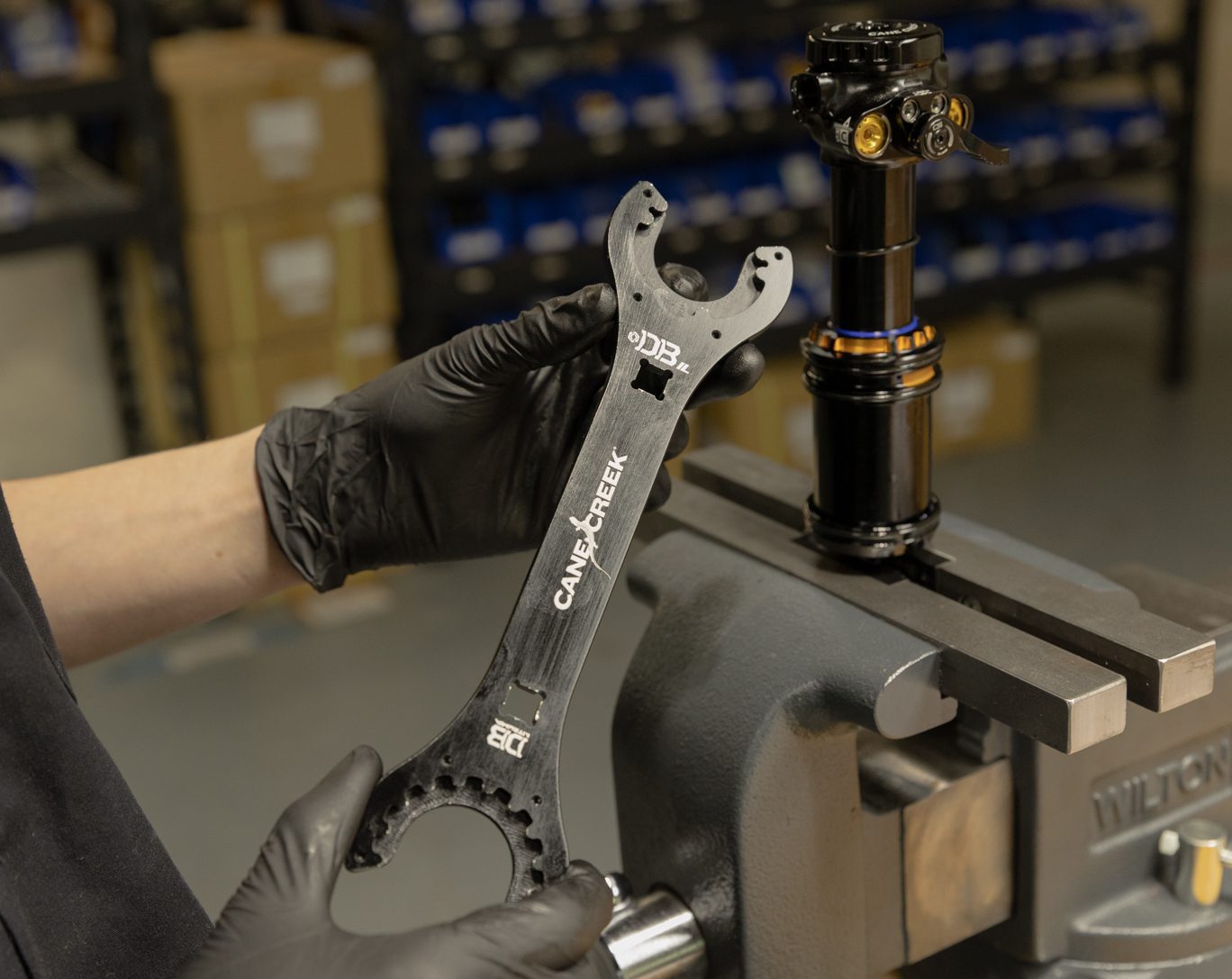

Air Seal Head Tool
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2852.jpg?v=1736364341&width=1368)

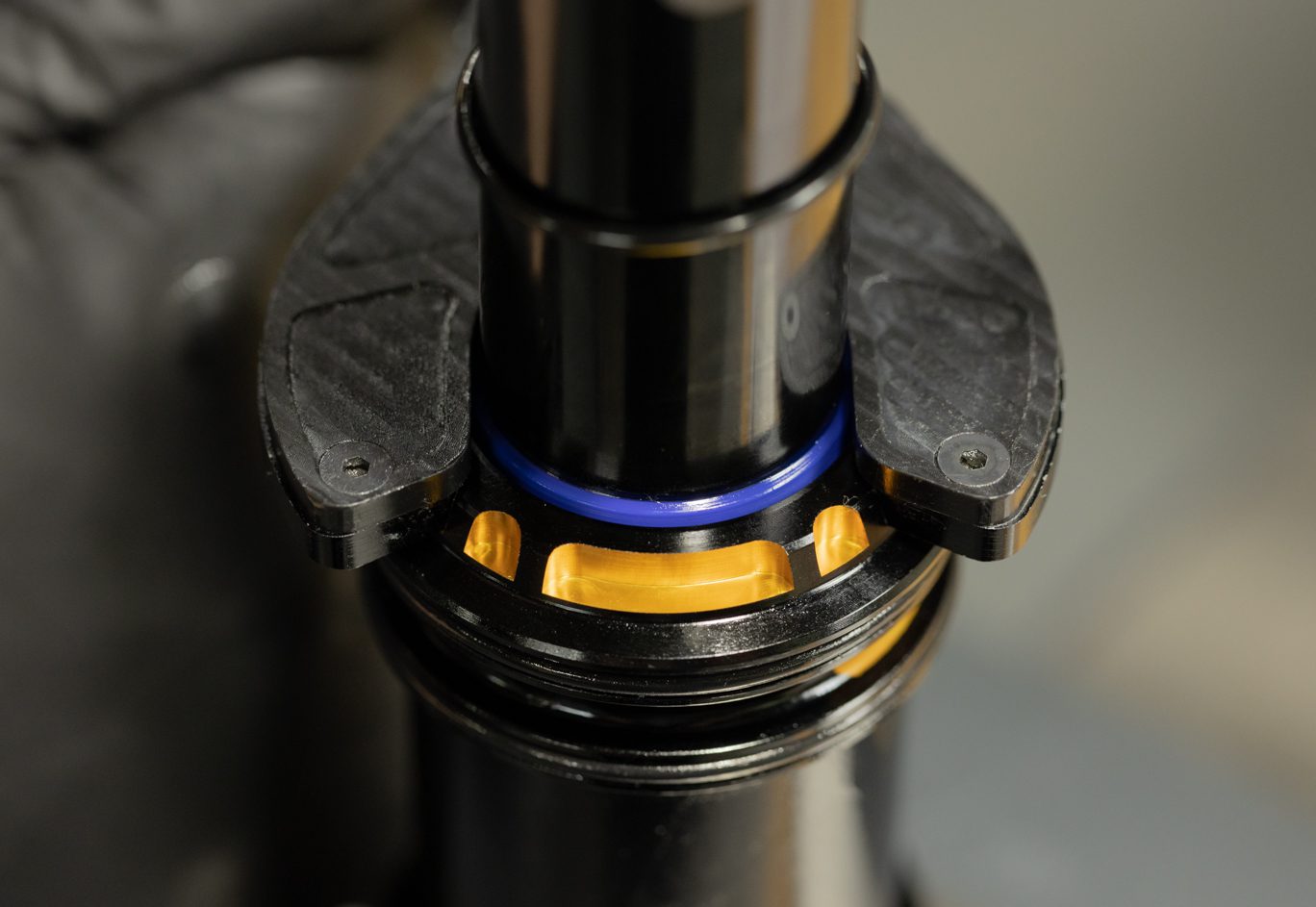

Air Seal Head Tool on Air Seal Head
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2854.jpg?v=1736364343&width=1368)

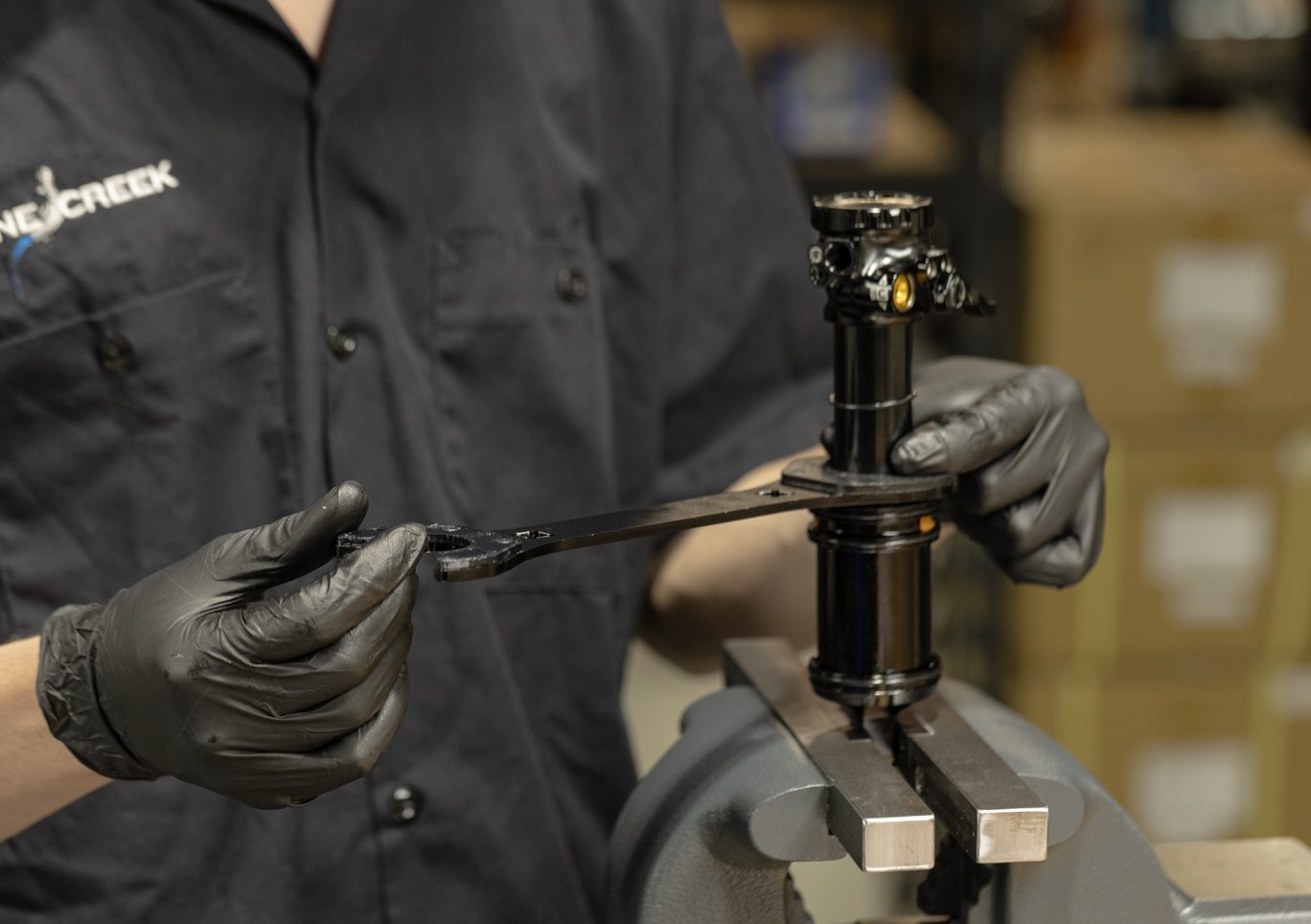

Air Seal Head Tool Supported
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2855.jpg?v=1736364342&width=1368)

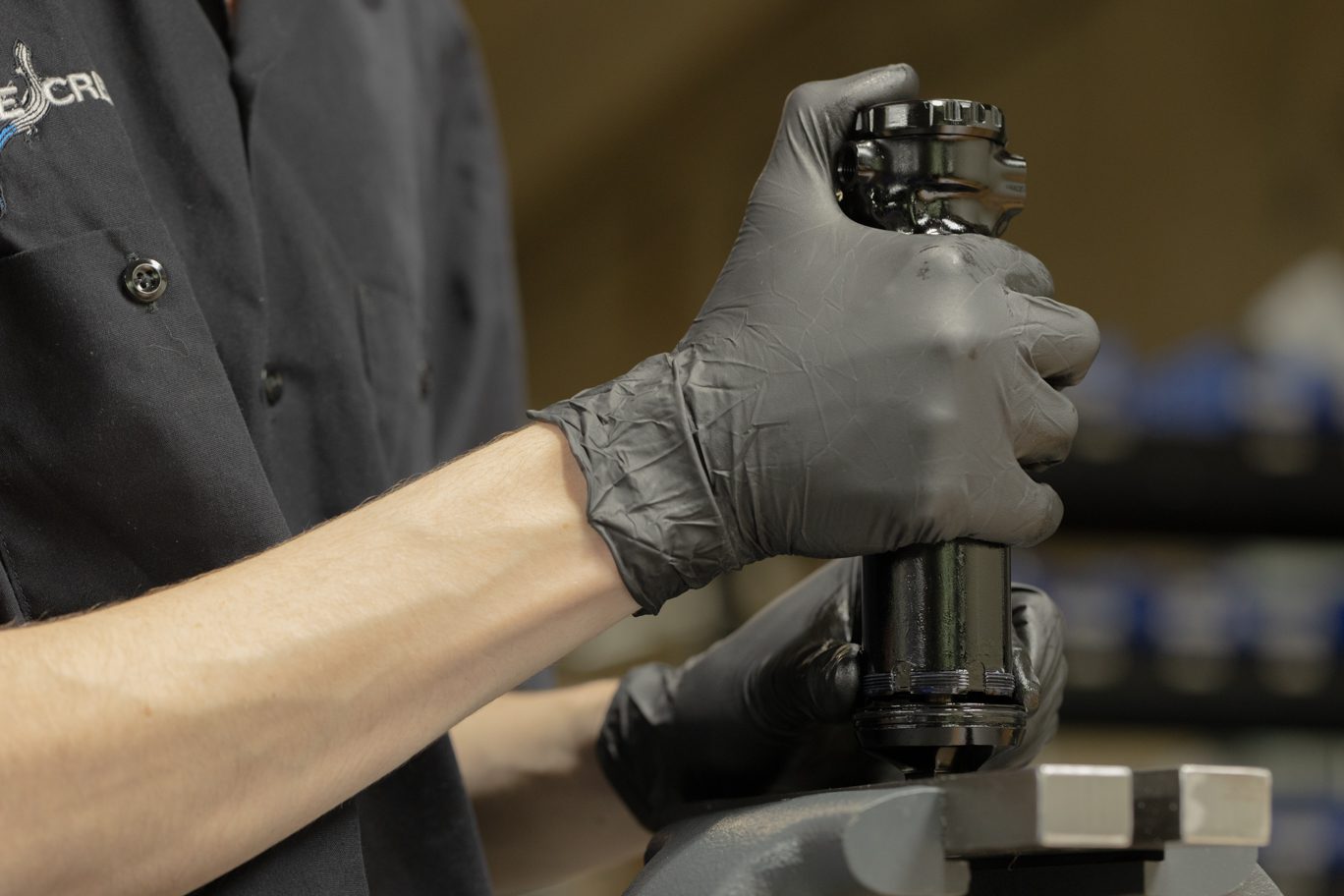

Inner Air Can Freed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2856_8ae5555a-7638-4eae-81bf-0ee4941121ca.jpg?v=1736364343&width=1368)
Inner Air Can Freed from End Eye
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2857.jpg?v=1736364344&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2858.jpg?v=1736364344&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2860.jpg?v=1736364344&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2861.jpg?v=1736364344&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2866.jpg?v=1720472056&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2867.jpg?v=1736364345&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2863.jpg?v=1736364345&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2864.jpg?v=1736364346&width=1368)
Step 3 - End Eye Removal
Slide inner air can up shock body to expose shaft. Clamp shaft in 8mm shaft clamp with end eye up. Remove end eye using 1/2″ crows foot. Pinch & remove then discard inner can o-ring and stop shim from end eye. Remove any stroke reduction spacer, shim and bottom out bumper.
Always use extreme caution when using a pick in this step or others to avoid scratching metal parts. Failure to do this can create scratches in the o-ring glands which cause leak paths for oil or gas. When possible, pinch and remove o-rings rather than using a pick.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2857.jpg?v=1736364344&width=1368)

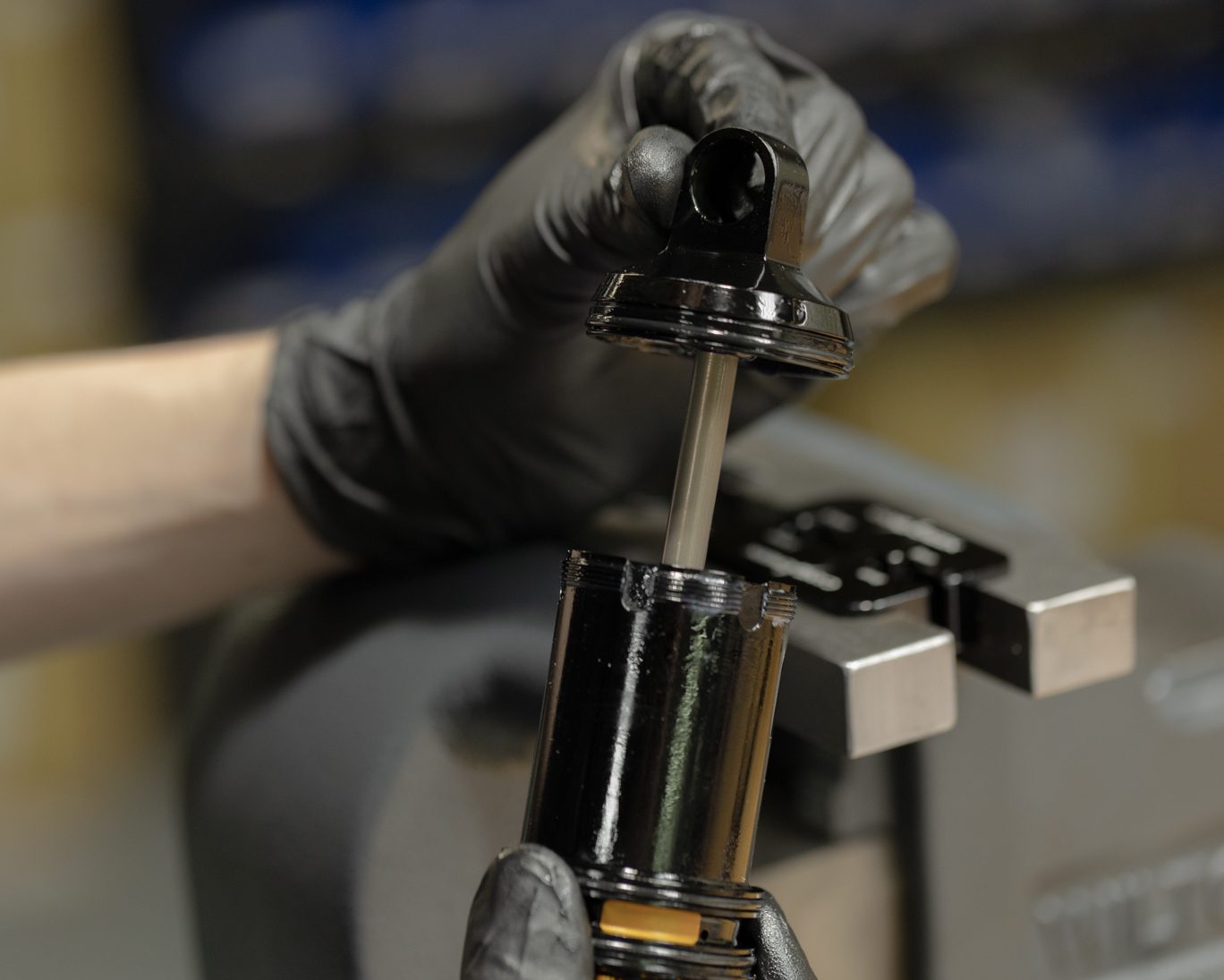

Exposing Shaft
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2858.jpg?v=1736364344&width=1368)

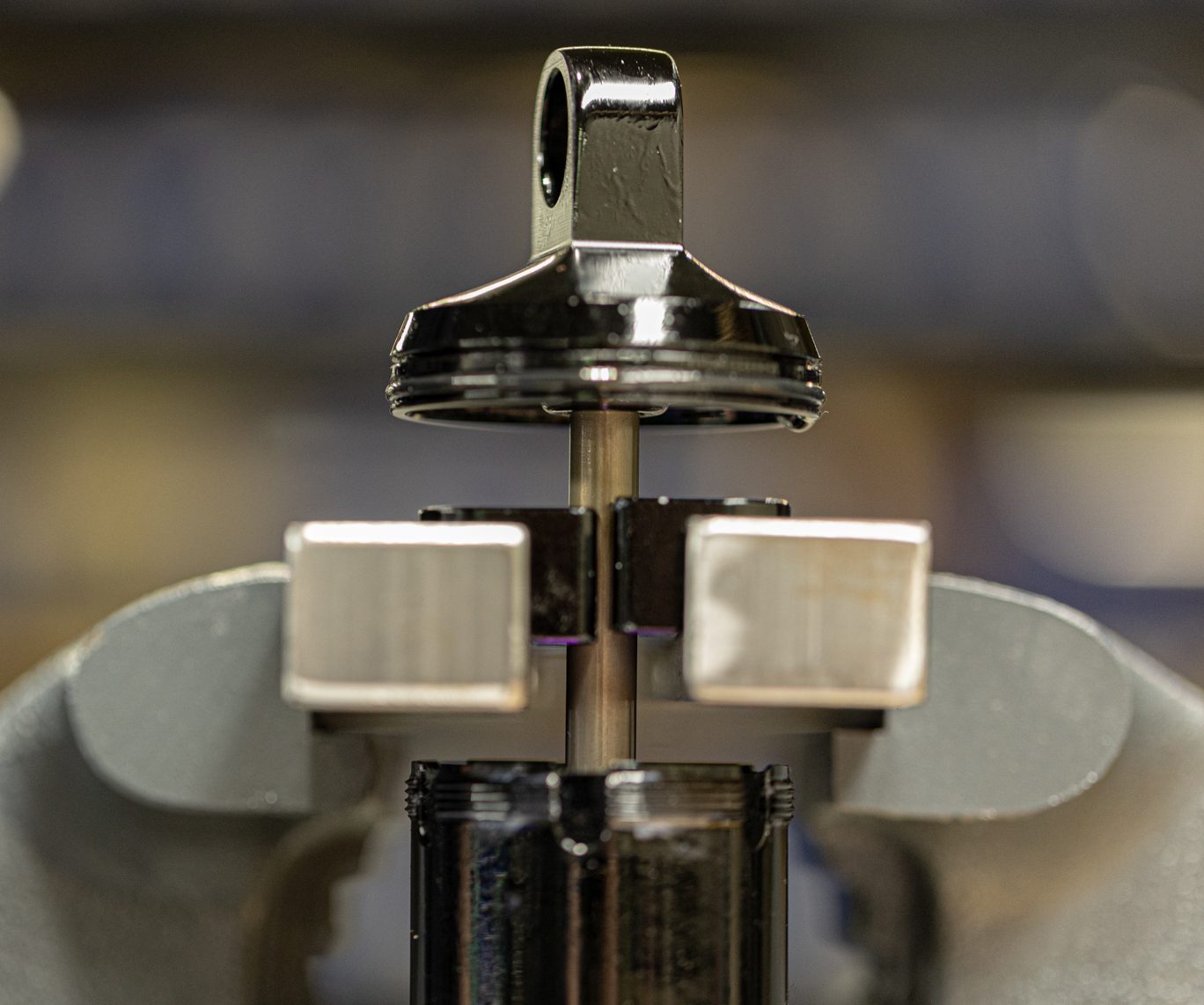

Clamped for End Eye Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2860.jpg?v=1736364344&width=1368)
Freeing End Eye
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2861.jpg?v=1736364344&width=1368)

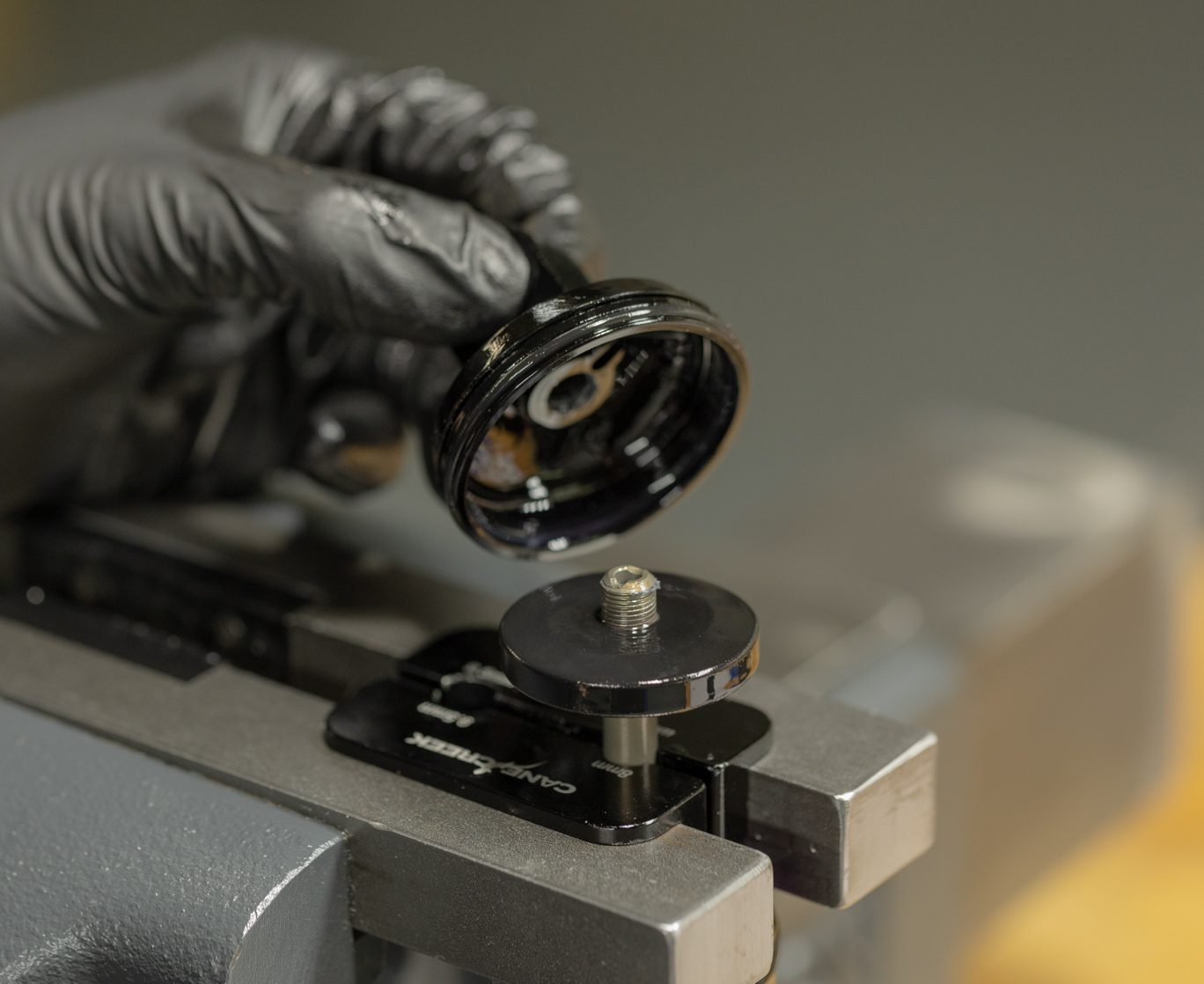

End Eye Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2866.jpg?v=1720472056&width=1368)
End Eye O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2867.jpg?v=1736364345&width=1368)

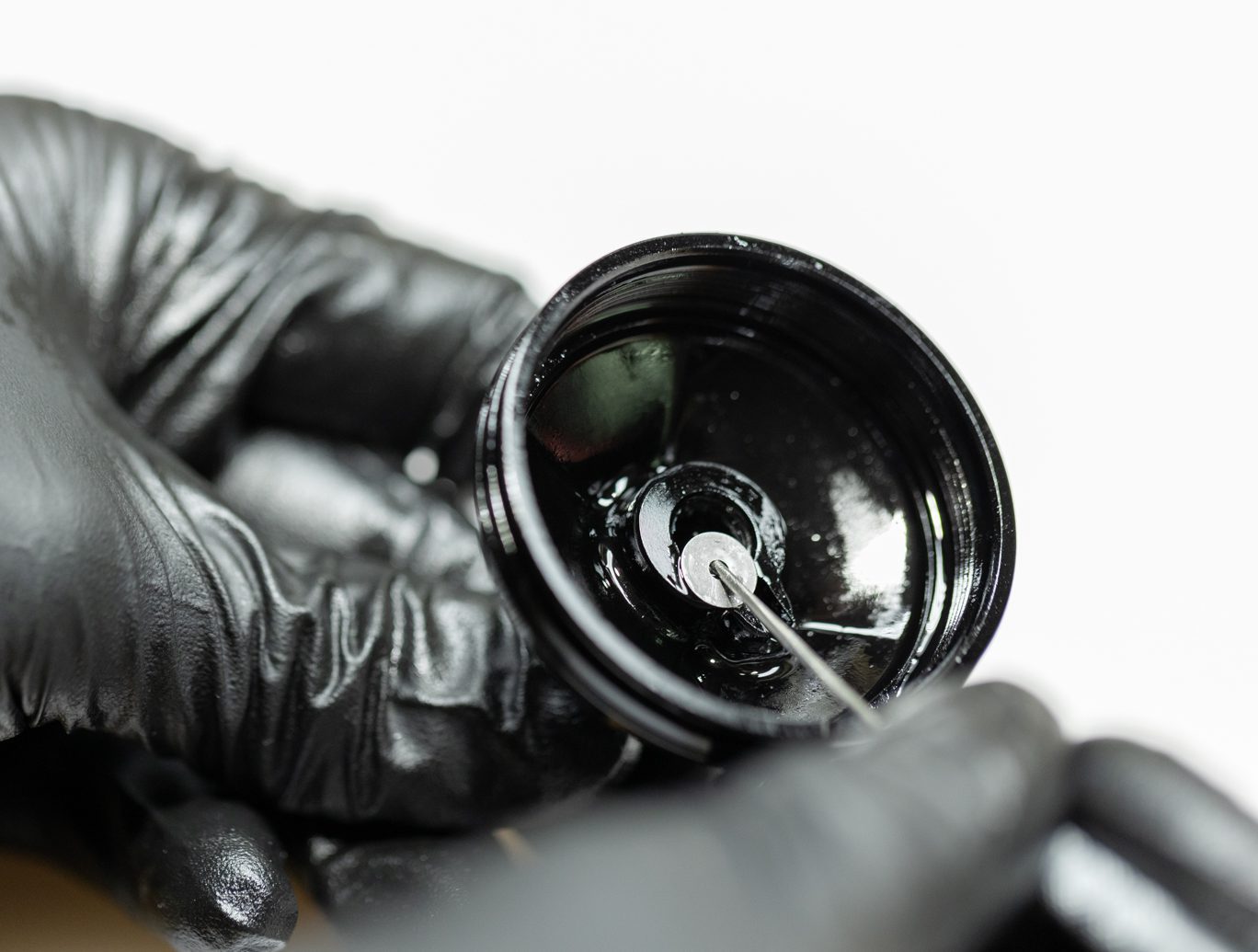

Stop Shim Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2863.jpg?v=1736364345&width=1368)

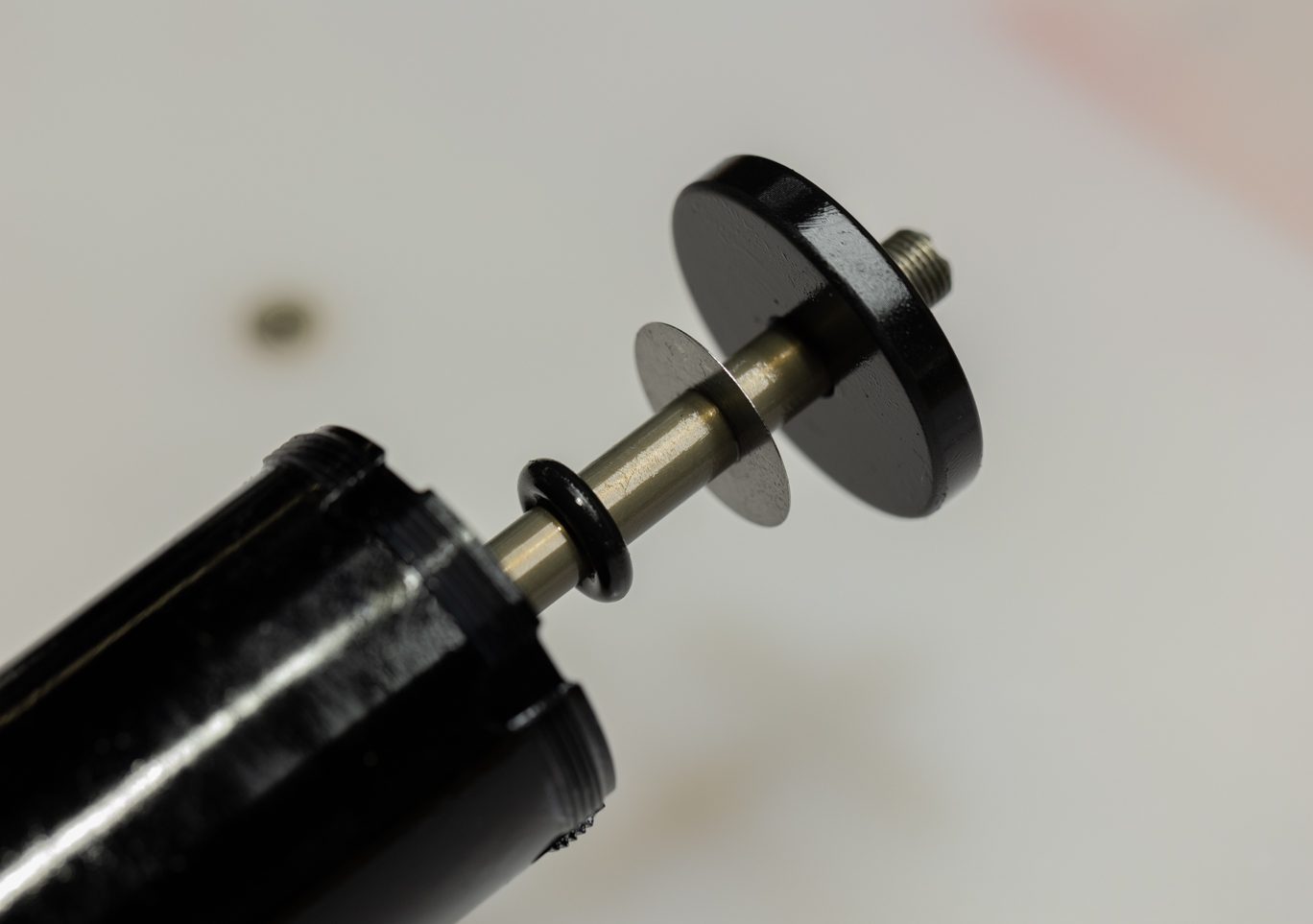

Stroke Reduction, Shim & Bottom Out Bumper Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2864.jpg?v=1736364346&width=1368)

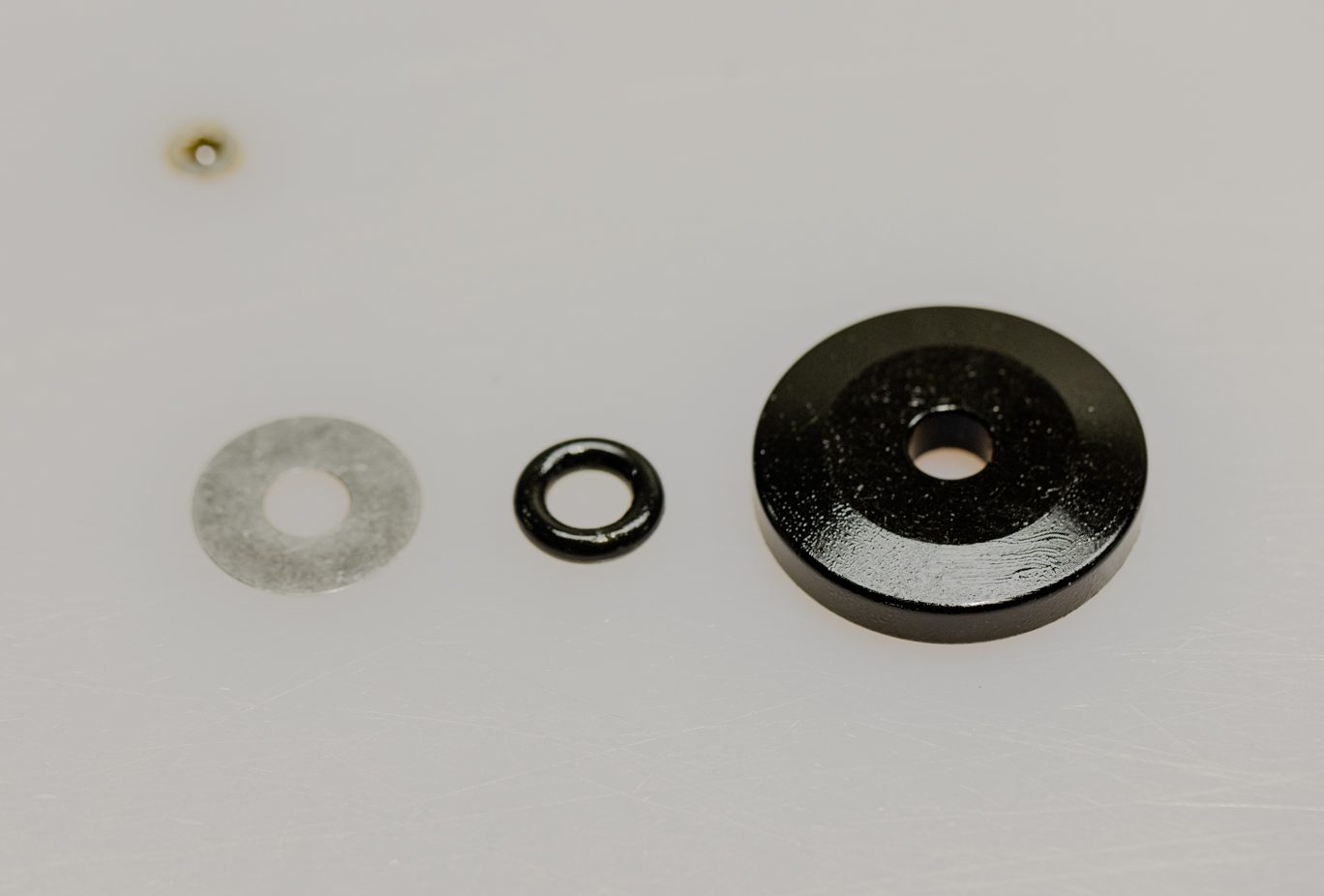

Stroke Reduction, Shim & Bottom Out Bumper Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2869.jpg?v=1736364351&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2872.jpg?v=1736364352&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2873.jpg?v=1736364347&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2874.jpg?v=1736364352&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2876.jpg?v=1736364348&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2877.jpg?v=1736364349&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2878.jpg?v=1736364349&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2879.jpg?v=1736364349&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2881.jpg?v=1736364350&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2882.jpg?v=1736364350&width=1368)
Step 4 - Air Piston Removal
Using T10 loosen and slowly remove all 3 air piston screws. Use caution as this will release any air trapped in negative chamber. Pull up on inner air can to remove inner air can and piston. Press piston out of inner air can. Remove 2 L-back up rings, quad ring and interior o-ring from piston and discard.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2869.jpg?v=1736364351&width=1368)
Air Piston Set Screws
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2872.jpg?v=1736364352&width=1368)
Air Piston Set Screw Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2873.jpg?v=1736364347&width=1368)
Air Piston Set Screw Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2874.jpg?v=1736364352&width=1368)

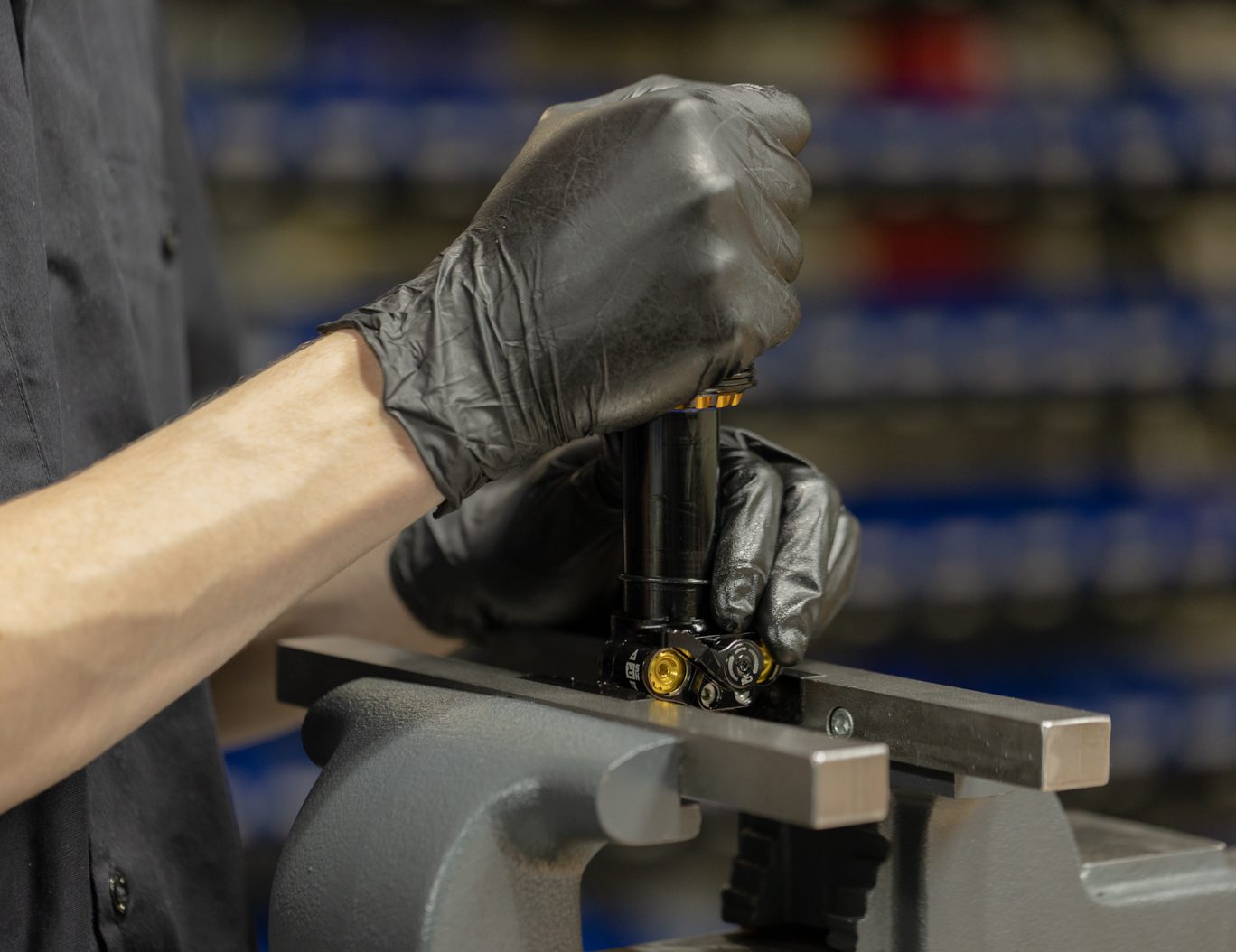

Inner Air Can & Piston Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2876.jpg?v=1736364348&width=1368)

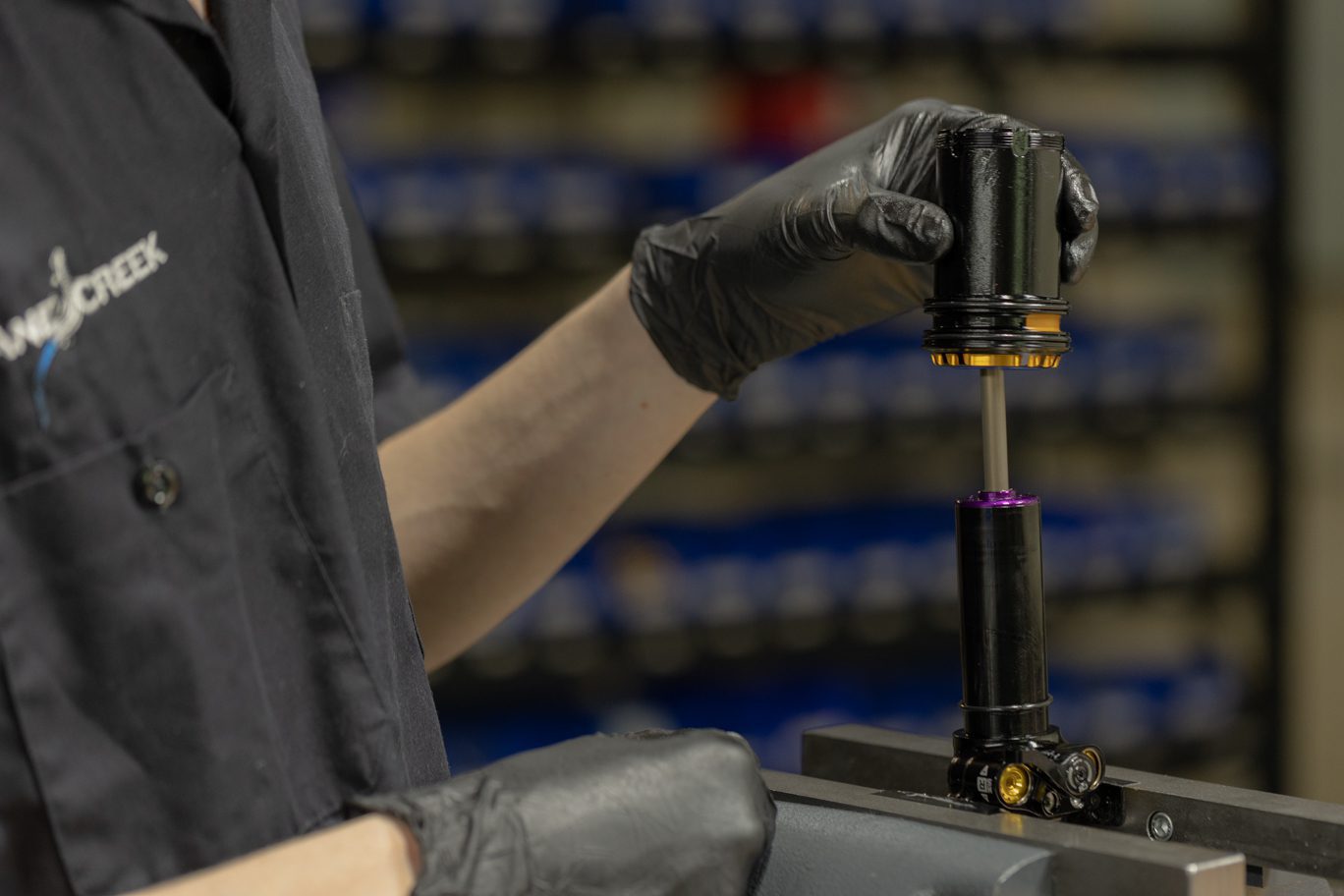

Inner Air Can & Piston Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2877.jpg?v=1736364349&width=1368)
Pressing Piston out of Air Can
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2878.jpg?v=1736364349&width=1368)
Piston L-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2879.jpg?v=1736364349&width=1368)
Piston Quad-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2881.jpg?v=1736364350&width=1368)
Piston O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2882.jpg?v=1736364350&width=1368)
Air Piston Disassembled
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2884.jpg?v=1736364350&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2885.jpg?v=1736364351&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2887.jpg?v=1736364352&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2888.jpg?v=1736364368&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2891.jpg?v=1736364369&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2890.jpg?v=1736364369&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2894.jpg?v=1736364350&width=1368)
![](http://www.canecreek.com/cdn/shop/files/iLG2-Service-215-of-244.jpg?v=1720472062&width=1920)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2895.jpg?v=1736364353&width=1368)
Step 5 – Inner Air Can Disassembly
Remove both o-rings and blue wiper seal from inner air can. Remove 2 L-back up rings and quad ring from interior of inner air can. Remove sag o-ring. Discard all rings, seals and wiper. Inspect inner air can for wear. Replace as necessary.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2884.jpg?v=1736364350&width=1368)

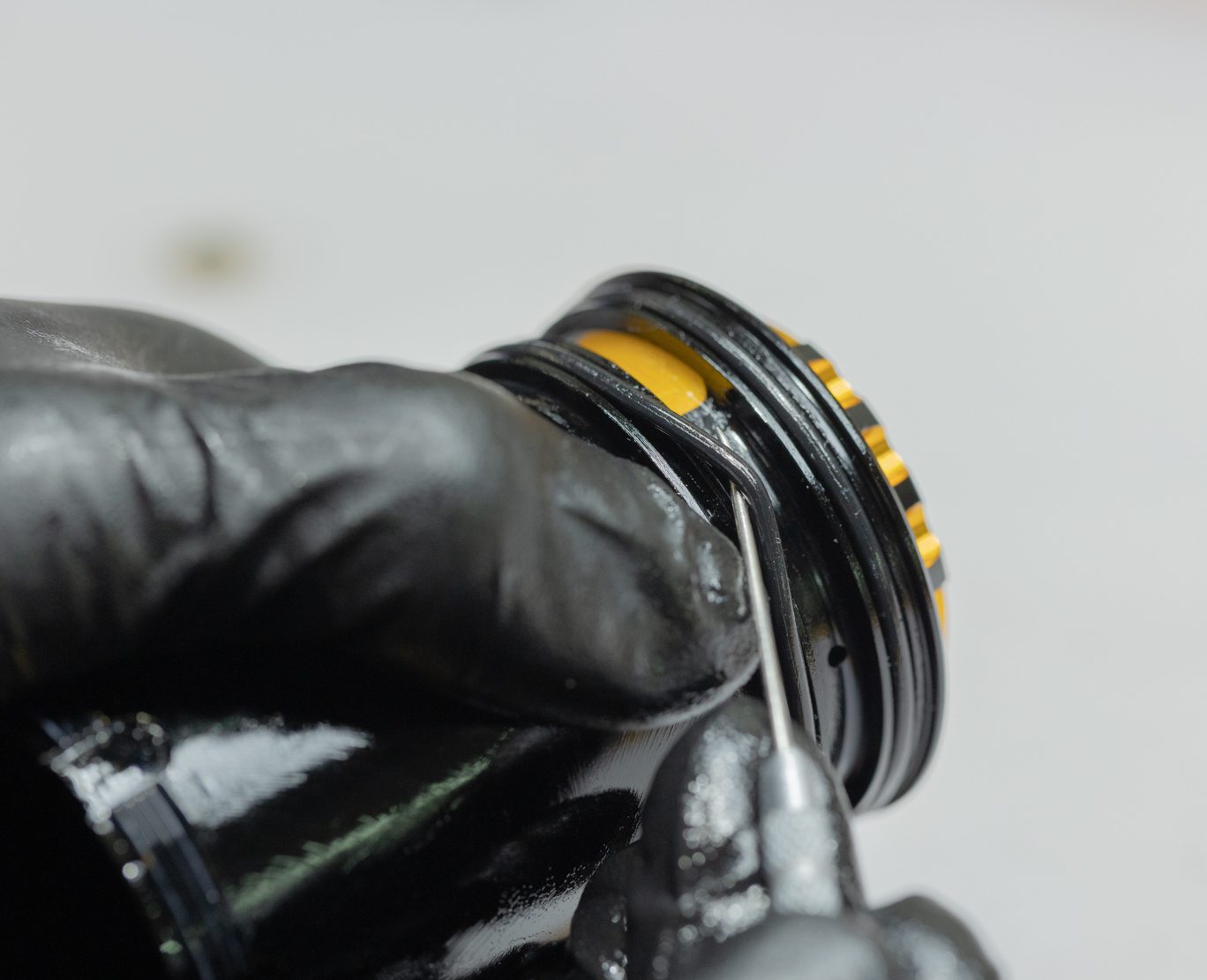

Inner Air Can O-Ring Removal 1
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2885.jpg?v=1736364351&width=1368)

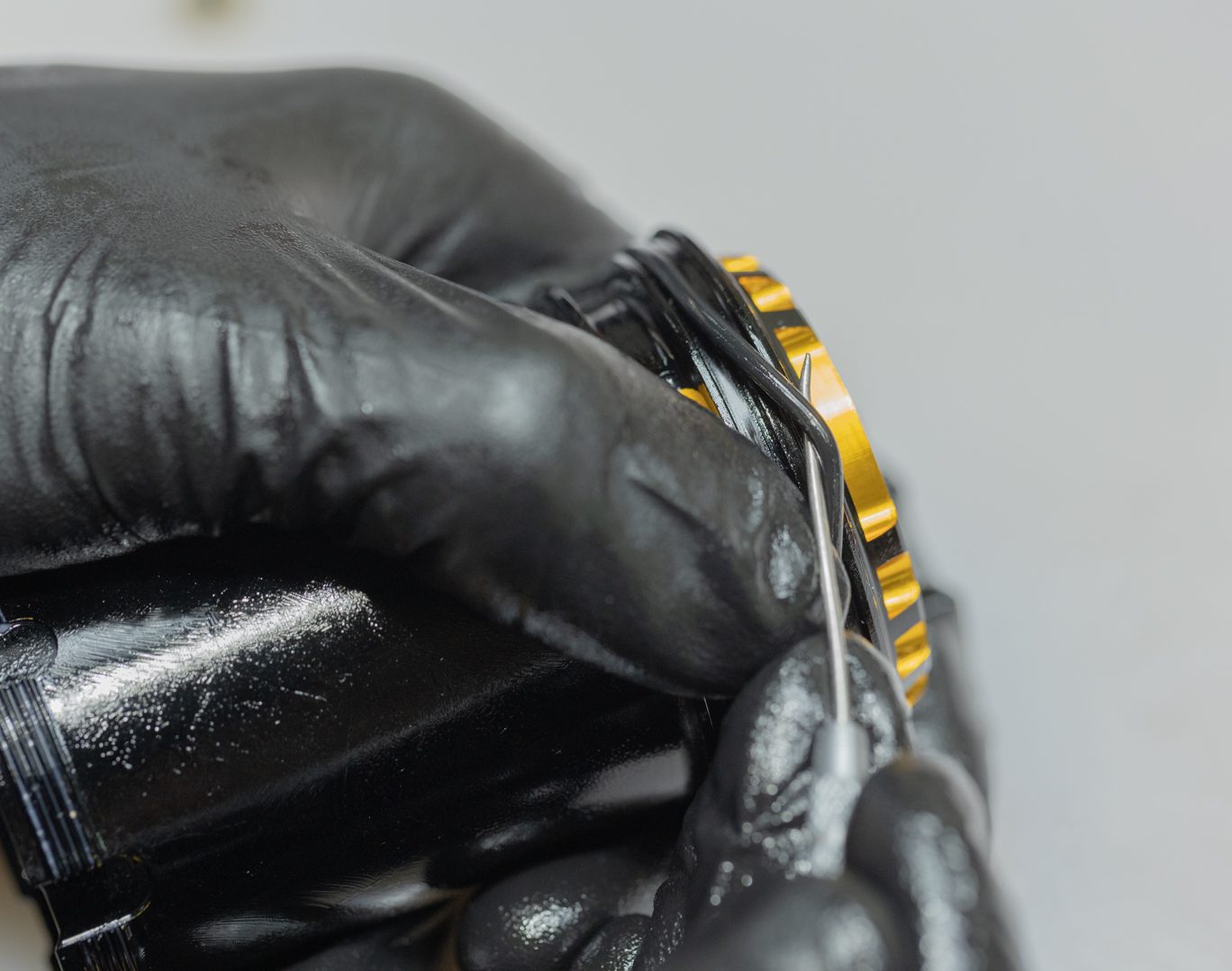

Inner Air Can O-Ring Removal 2
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2887.jpg?v=1736364352&width=1368)

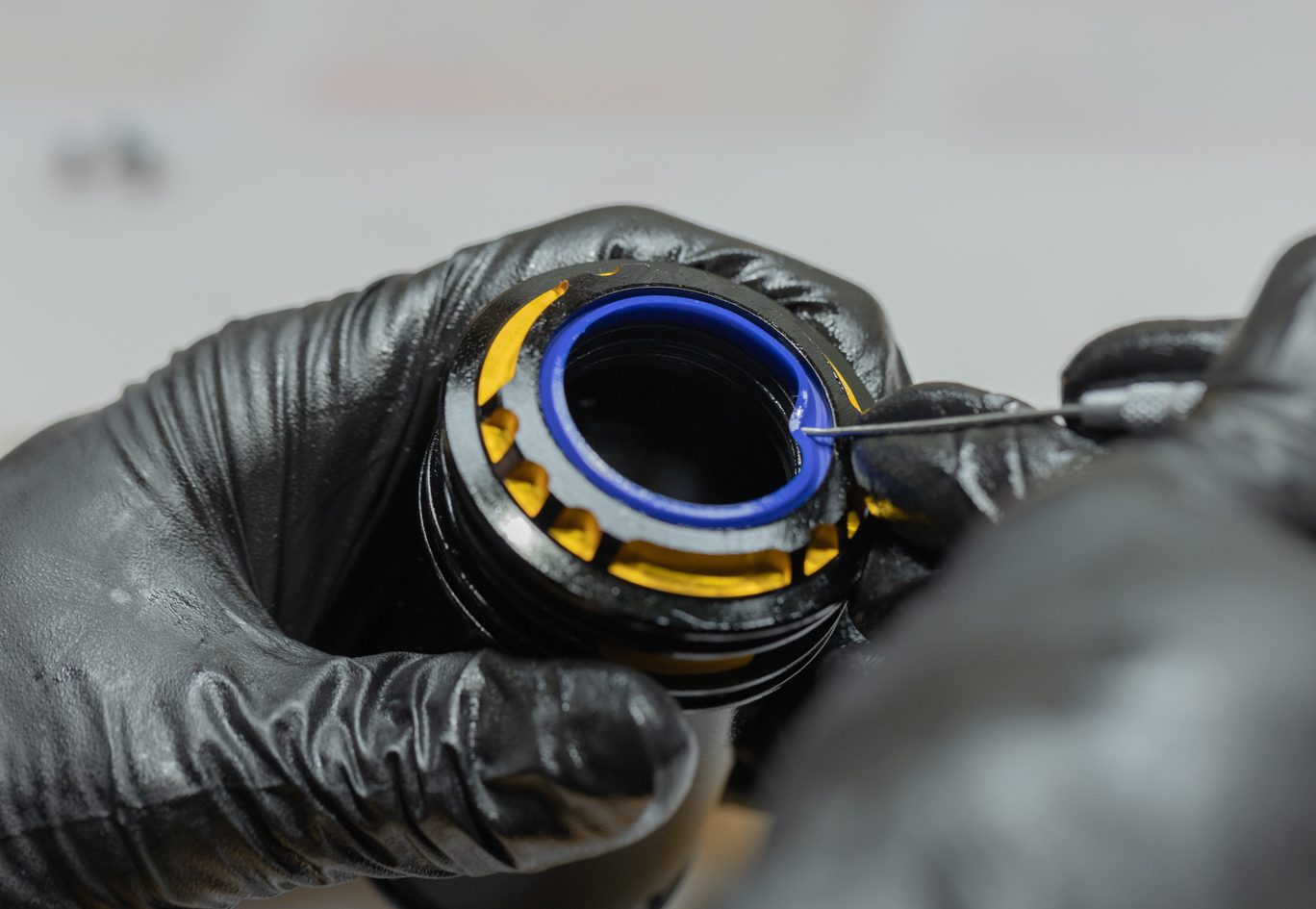

Inner Air Can Wiper Seal Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2888.jpg?v=1736364368&width=1368)

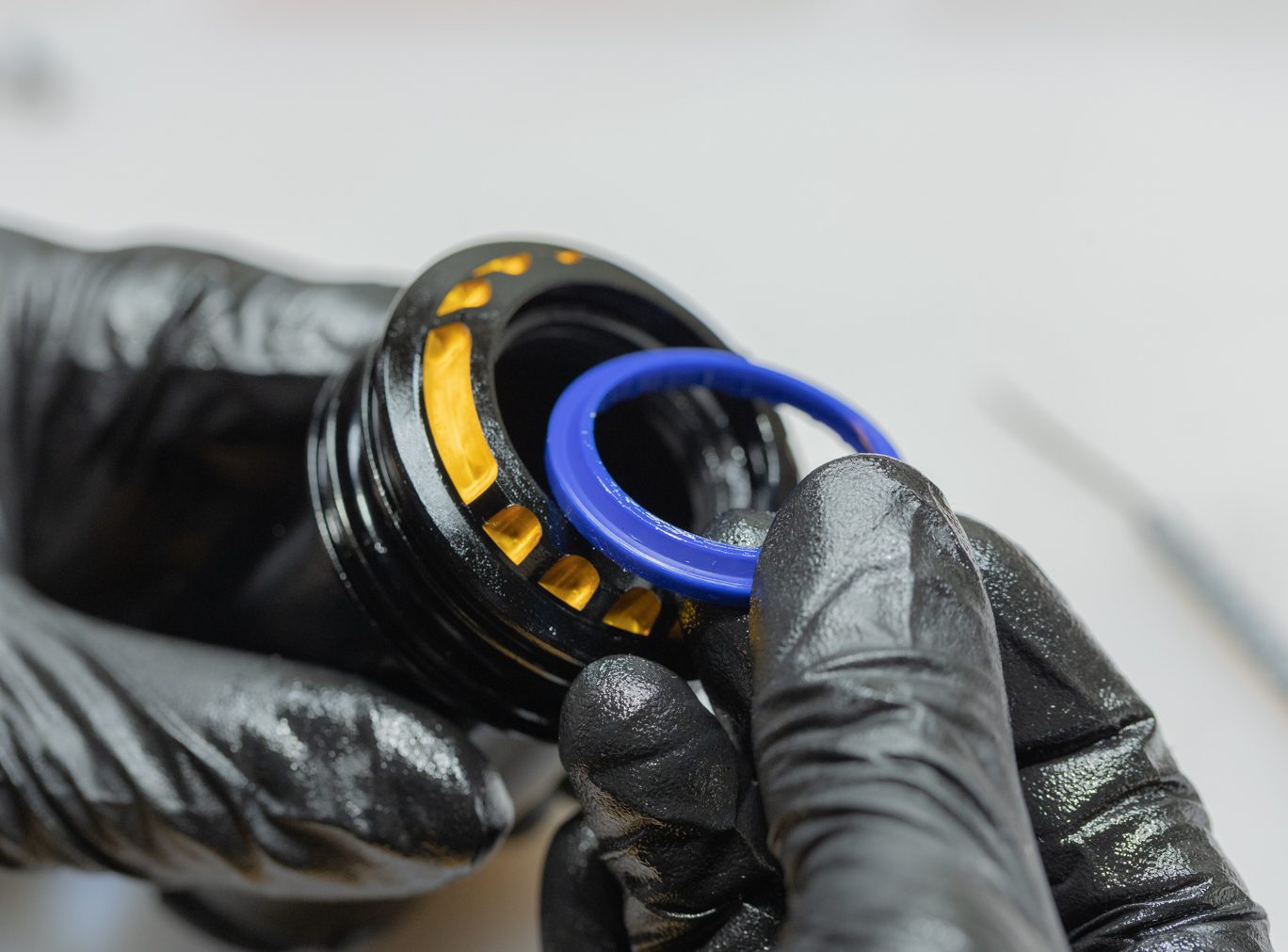

Inner Air Can Wiper Seal Removed
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2891.jpg?v=1736364369&width=1368)

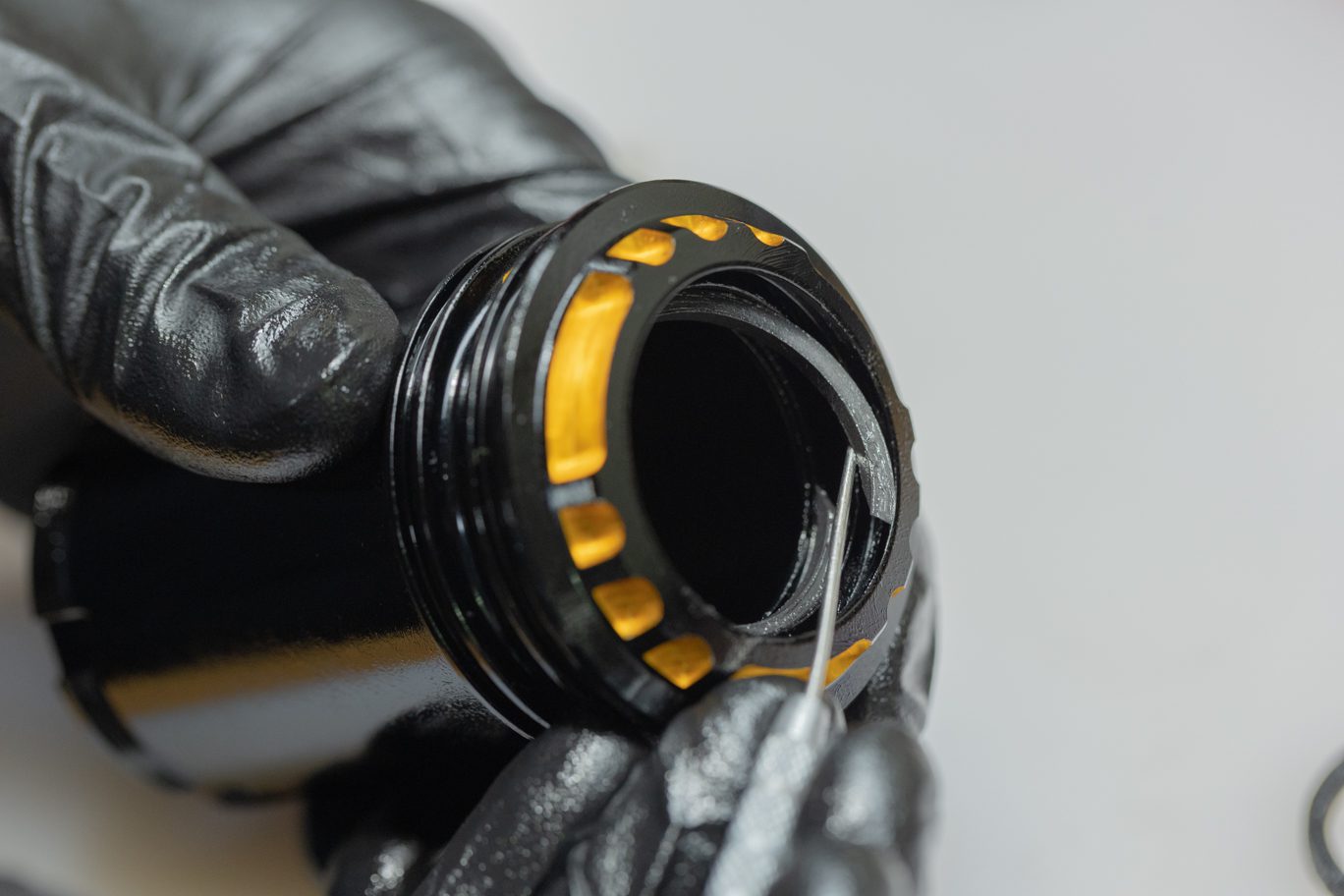

Inner Air Can Back Up Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2890.jpg?v=1736364369&width=1368)

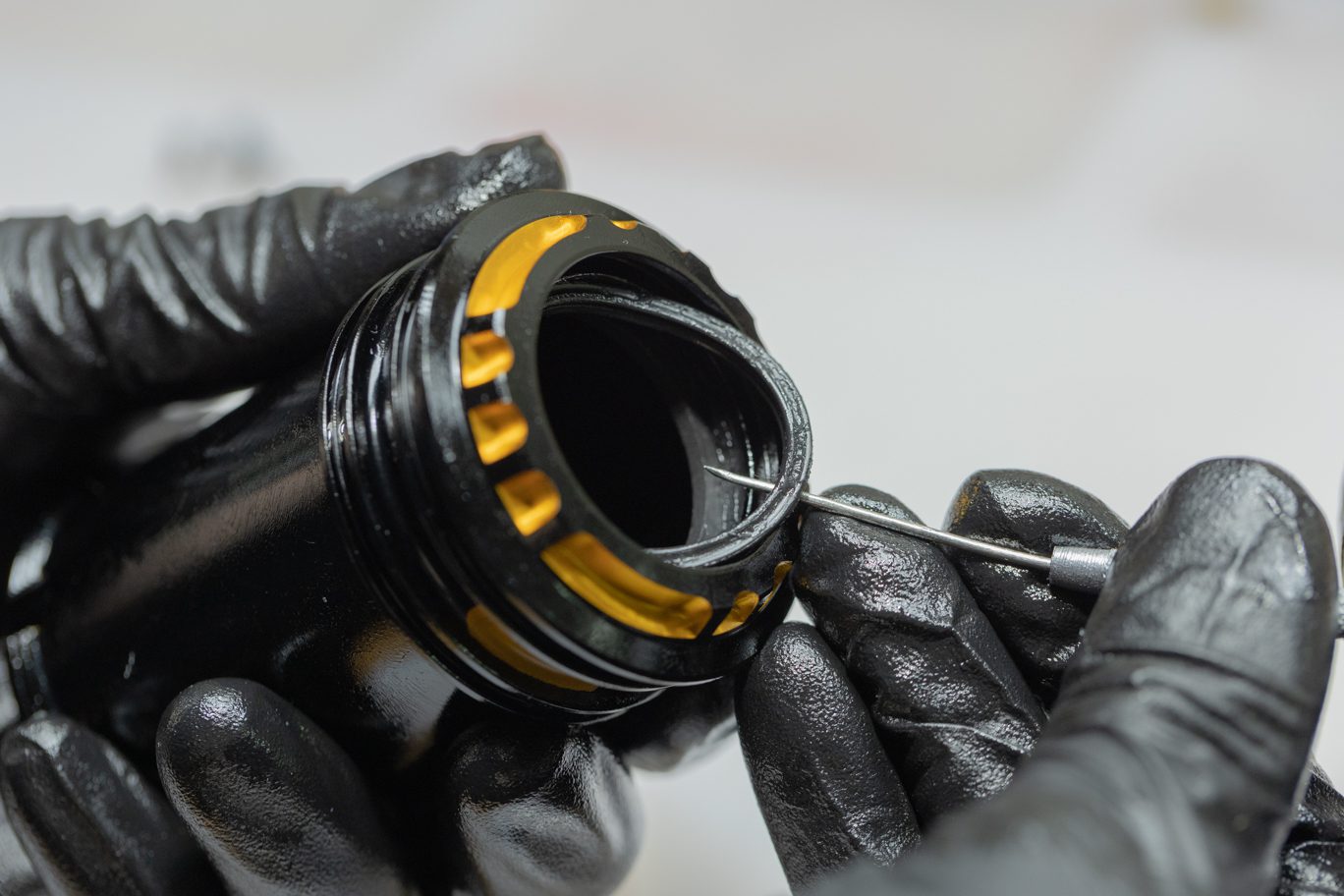

Inner Air Can Quad Ring Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2894.jpg?v=1736364350&width=1368)
Sag O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/iLG2-Service-215-of-244.jpg?v=1720472062&width=1920)
Inner Air Can Inspection
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2895.jpg?v=1736364353&width=1368)

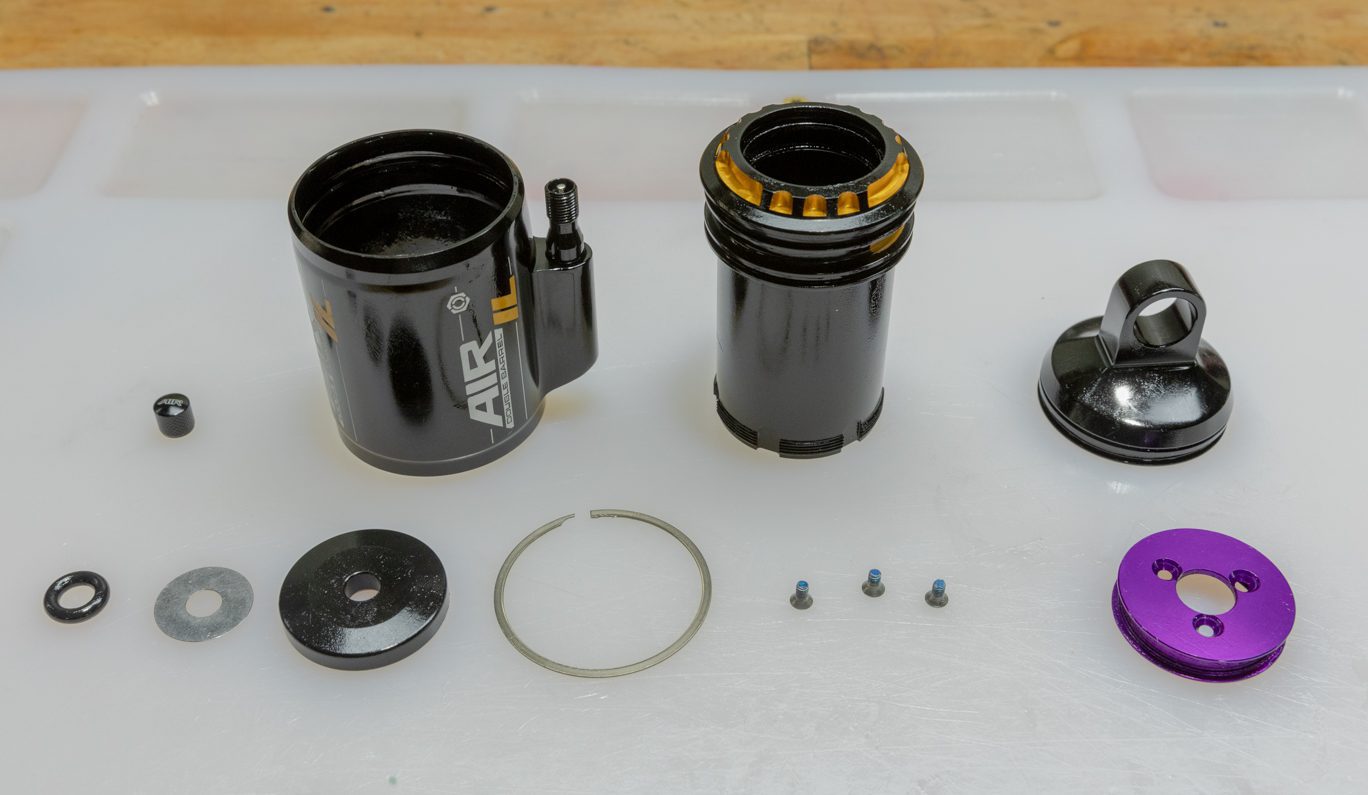

Air Can Disassembled
Damper Disassembly
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Climb-Switch-Removal.jpg?v=1736364353&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Climb-Switch-Removed.jpg?v=1736364354&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removal-1.jpg?v=1736364354&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removal-2.jpg?v=1736364355&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removed.jpg?v=1736364355&width=1368)
Step 1 – Climb Switch Removal
Loosen 1.5mm set screw. Remove Climb Switch. Pry off oil fill screw cover.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Climb-Switch-Removal.jpg?v=1736364353&width=1368)
Climb Switch Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Climb-Switch-Removed.jpg?v=1736364354&width=1368)
Climb Switch Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removal-1.jpg?v=1736364354&width=1368)
Fill Cover Removal 1
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removal-2.jpg?v=1736364355&width=1368)
Fill Cover Removal 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removed.jpg?v=1736364355&width=1368)
Fill Cover Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Backing-off-Fill-Screw.jpg?v=1736364355&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Gas-Bleed.jpg?v=1736364355&width=1368)
![](http://www.canecreek.com/cdn/shop/files/iLG2-Service-3-of-244.jpg?v=1720472066&width=1920)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Gas-Fill-Plug-1.jpg?v=1736364356&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Gas-Fill-Plug-2.jpg?v=1736364356&width=1368)
Step 2 – Nitrogen Bleed
***Use caution as nitrogen is pressurized.***
Loosen gas fill cover half a turn with 4mm Allen. Bleed gas with gas fill needle. Remove gas fill cover completely. Use pick to pry out gas fill plug.
Always use extreme caution when using a pick in this step or others to avoid scratching metal parts. Failure to do this can create scratches in the o-ring glands which cause leak paths for oil or gas.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Backing-off-Fill-Screw.jpg?v=1736364355&width=1368)
Backing Off Standard Valve Body Gas Fill Cover
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Gas-Bleed.jpg?v=1736364355&width=1368)
Degassing Standard Valve Body
![](http://www.canecreek.com/cdn/shop/files/iLG2-Service-3-of-244.jpg?v=1720472066&width=1920)
Removing Standard Valve Body Gas Fill Cover
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Gas-Fill-Plug-1.jpg?v=1736364356&width=1368)
Removing Standard Valve Body Gas Fill Fill Plug
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Gas-Fill-Plug-2.jpg?v=1736364356&width=1368)
Standard Valve Body Gas Fill Fill Plug Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removed-1.jpg?v=1736364357&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Oil-Fill-Screw-1.jpg?v=1736364357&width=912)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Oil-Fill-Screw-2.jpg?v=1736364357&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Draining-Oil.jpg?v=1736364358&width=1368)
Step 3 – Oil Removal
Remove oil fill screw with T15.
***Use caution as there may be aerated oil behind fill screw.***
Empty oil through fill screw by cycling the damper.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Fill-Cover-Removed-1.jpg?v=1736364357&width=1368)
Fill Cover Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Oil-Fill-Screw-1.jpg?v=1736364357&width=912)
Removal of Oil Fill Screw 1
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Removal-of-Oil-Fill-Screw-2.jpg?v=1736364357&width=1368)
Removal of Oil Fill Screw 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Draining-Oil.jpg?v=1736364358&width=1368)
Cycling Oil From Valve Body
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2909.jpg?v=1720472069&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2910.jpg?v=1736364358&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2912.jpg?v=1736364360&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2917.jpg?v=1736364359&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2920_838c384e-3d2e-4043-88aa-fac955a074b9.jpg?v=1720472070&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2922.jpg?v=1736364360&width=1368)
Step 4 – Oil Seal Head & Shaft Assembly Removal
Clamp shock valve body in vise. Use Oil Seal Head Pin Spanner (BAD1174) to free oil seal head. Remove shaft assembly from damper body. Pour out any remaining oil from damper body. Remove outer damper tube.

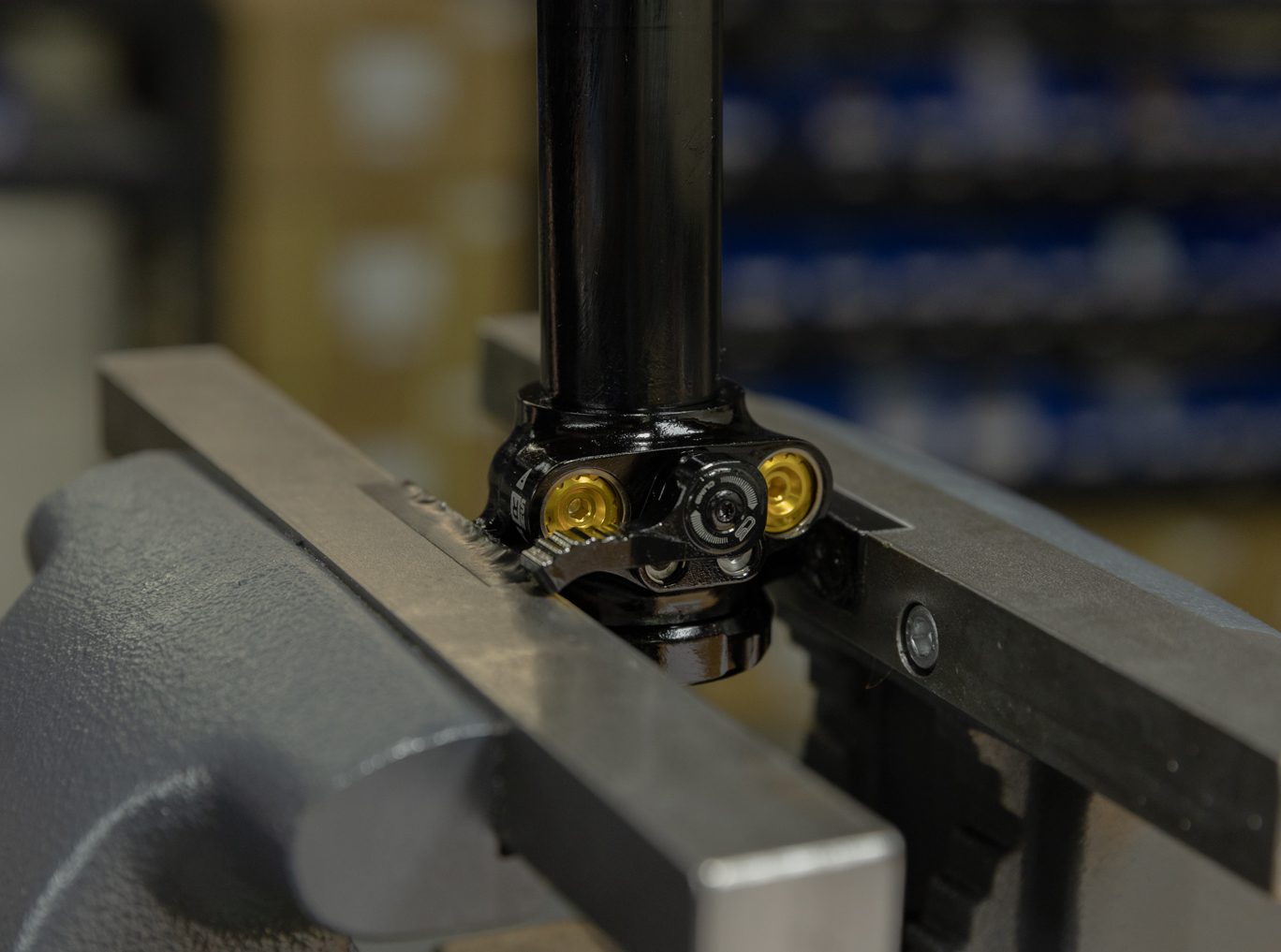

![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2909.jpg?v=1720472069&width=1368)
Air IL Trunnion Valve Body Clamped
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2910.jpg?v=1736364358&width=1368)
Oil Seal Head Pin Spanner
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2912.jpg?v=1736364360&width=1368)
Oil Seal Head Pin Spanner on Oil Seal Head
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2917.jpg?v=1736364359&width=1368)
Shaft Assembly Removal
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2920_838c384e-3d2e-4043-88aa-fac955a074b9.jpg?v=1720472070&width=1368)
Oil Disposal

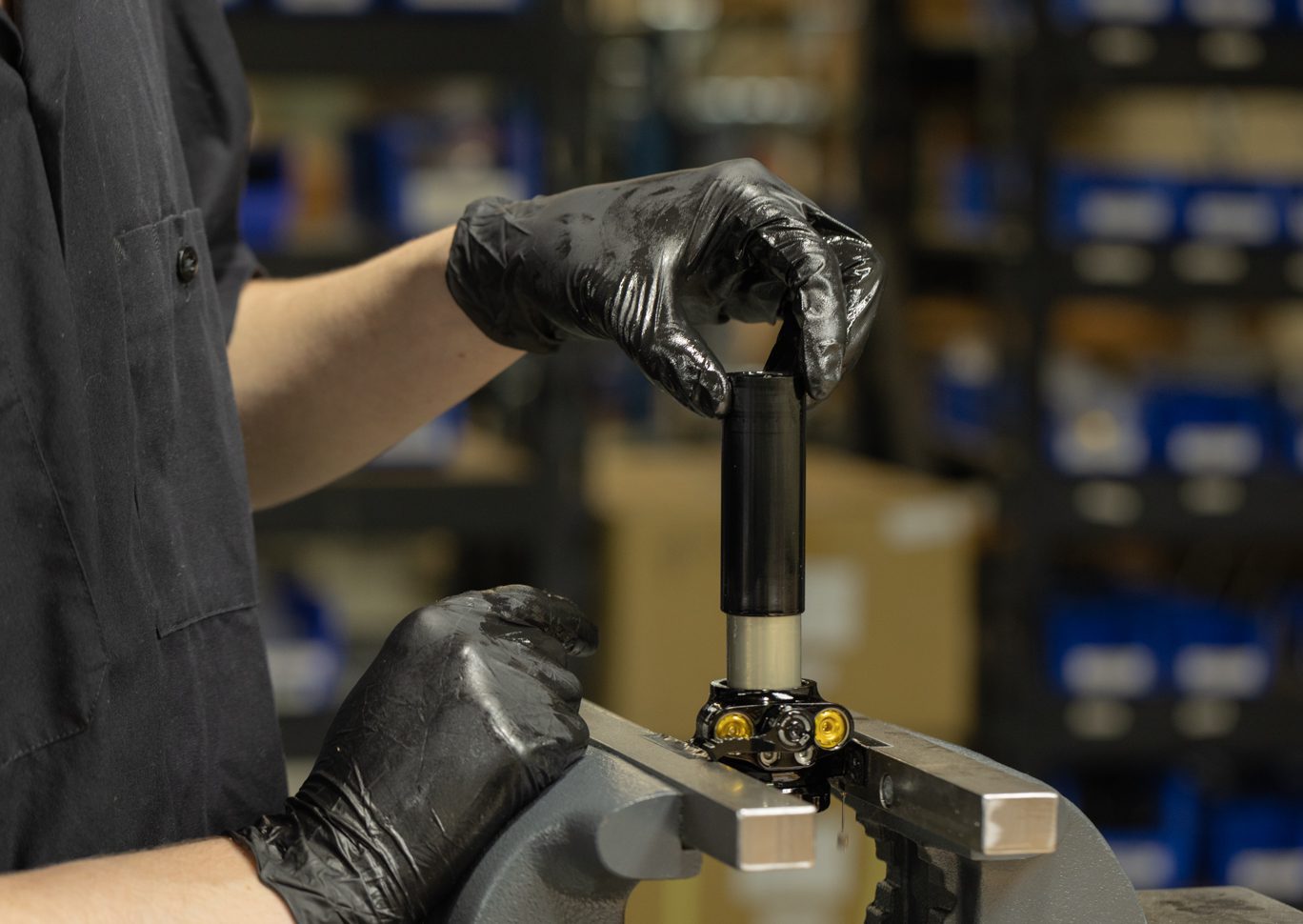

![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2922.jpg?v=1736364360&width=1368)
Removing Outer Damper Tube
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Inner-Damper-Tube-Inspection.jpg?v=1736364360&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Inner-Damper-Tube-Inspection-2.jpg?v=1736364360&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-1.jpg?v=1736364361&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-2.jpg?v=1736364361&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-3.jpg?v=1736364361&width=1368)
Step 5a – Inner Damper Tube Inspection
Inspect inner damper tube for piston band wear. Remove outer damper tube o-ring with pick and discard.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Inner-Damper-Tube-Inspection.jpg?v=1736364360&width=1368)
Inner Damper Tube Inspection 1
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Inner-Damper-Tube-Inspection-2.jpg?v=1736364360&width=1368)
Inner Damper Tube Inspection 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-1.jpg?v=1736364361&width=1368)
Outer Damper Tube O-Ring Removal 1
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-2.jpg?v=1736364361&width=1368)
Outer Damper Tube O-Ring Removal 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Outer-Damper-Tube-O-ring-Removal-3.jpg?v=1736364361&width=1368)
Outer Damper Tube O-Ring Removal 3
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2924.jpg?v=1720472072&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2925_85074d2f-1507-42e9-a1b3-33e3465b3057.jpg?v=1720472073&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2926.jpg?v=1720472072&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2927.jpg?v=1720472072&width=1368)
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2929_e1921927-bc3b-4bff-8707-499bf4b3d7ed.jpg?v=1720472074&width=1368)
Step 5b – Inner Damper Tube Removal (if needed)
Using Inner Damper Tool Wrench (BAD1273), remove inner damper from valve body. Inspect damper tube threads and remove any remaining Loctite with pick. Clean thoroughly if not replacing. Remove valve body o-ring and discard.
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2924.jpg?v=1720472072&width=1368)
Attaching Inner Damper Tube Tool Wrench
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2925_85074d2f-1507-42e9-a1b3-33e3465b3057.jpg?v=1720472073&width=1368)
Inner Damper Tube Tool Wrench Attached
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2926.jpg?v=1720472072&width=1368)
Freeing Inner Damper Tube
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2927.jpg?v=1720472072&width=1368)
Removing Inner Damper Tube
![](http://www.canecreek.com/cdn/shop/files/AIR-IL-TRUNNION-2929_e1921927-bc3b-4bff-8707-499bf4b3d7ed.jpg?v=1720472074&width=1368)
Removing Valve Body O-Ring
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Unthreading-Spool-Valve-Capture-Screw.jpg?v=1736364361&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Dialing-In-High-Speed-Adjusters.jpg?v=1736364362&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Circlip-Removal-from-High-Speed-Adjusters.jpg?v=1736364363&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Circlip-Removed.jpg?v=1736364363&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Removing-High-Speed-Adjusters.jpg?v=1736364363&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Compression-Adjuster.jpg?v=1736364364&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Rebound-Adjuster.jpg?v=1736364364&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Adjuster-O-ring-Removal.jpg?v=1736364364&width=1368)
Step 6 – High Speed Adjusters Removal
Unthread spool valve capture screw with 1.5mm Allen. Using 3mm Allen, dial High Speed adjusters in to gain access to High Speed circlips. Remove circlips. Back High Speed adjusters all the way out. Remove and discard o-rings on adjusters.
Note that the Compression spring is 20wt (silver), rebound is 30wt (black).
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Unthreading-Spool-Valve-Capture-Screw.jpg?v=1736364361&width=1368)
Unthreading Spool Valve Capture Screw
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Dialing-In-High-Speed-Adjusters.jpg?v=1736364362&width=1368)
Dialing In High Speed Adjusters
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Circlip-Removal-from-High-Speed-Adjusters.jpg?v=1736364363&width=1368)
Circlip Removal from High Speed Adjusters
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Circlip-Removed.jpg?v=1736364363&width=1368)
Circlips Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-Removing-High-Speed-Adjusters.jpg?v=1736364363&width=1368)
Removing High Speed Adjusters
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Compression-Adjuster.jpg?v=1736364364&width=1368)
High Speed Compression Adjuster
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Rebound-Adjuster.jpg?v=1736364364&width=1368)
High Speed Rebound Adjuster
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-IL-High-Speed-Adjuster-O-ring-Removal.jpg?v=1736364364&width=1368)
High Speed Adjuster O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Compression-Needle-Removal.jpg?v=1736364365&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Compression-Needle-Removed.jpg?v=1736364365&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-O-Ring-Removal.jpg?v=1736364366&width=1368)
![](http://www.canecreek.com/cdn/shop/files/InlineService-1245.jpg?v=1736364366&width=1368)
![](http://www.canecreek.com/cdn/shop/files/InlineService-1248.jpg?v=1736364367&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-Detent-Removal.jpg?v=1736364367&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-Removal.jpg?v=1736364367&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-O-Ring-Removal.jpg?v=1736364368&width=1368)
Step 7 – Low Speed Compression Adjuster Removal
Unthread Low Speed Compression needle on spool valve with 3mm Allen and remove. Remove and discard o-rings on needle. Depress spool valve detent with razor blade to free spool valve. Remove detent and unthread spool valve. Remove and discard spool valve o-ring.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Compression-Needle-Removal.jpg?v=1736364365&width=1368)
Low Speed Compression Needle Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Compression-Needle-Removed.jpg?v=1736364365&width=1368)
Low Speed Compression Needle Removed
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-O-Ring-Removal.jpg?v=1736364366&width=1368)
Low Speed O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/InlineService-1245.jpg?v=1736364366&width=1368)
Depressing Spool Valve Detent 1
![](http://www.canecreek.com/cdn/shop/files/InlineService-1248.jpg?v=1736364367&width=1368)
Depressing Spool Valve Detent 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-Detent-Removal.jpg?v=1736364367&width=1368)
Spool Valve Detent Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-Removal.jpg?v=1736364367&width=1368)
Spool Valve Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Spool-Valve-O-Ring-Removal.jpg?v=1736364368&width=1368)
Spool Valve O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Bottom-Out.jpg?v=1736364369&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-1.jpg?v=1736364370&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-2.jpg?v=1736364391&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-3.jpg?v=1736364370&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-4.jpg?v=1736364386&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Needle-Removal.jpg?v=1736364371&width=1368)
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-O-Ring-Removal.jpg?v=1736364366&width=1368)
Step 8 – Low Speed Rebound Adjuster Removal
Gently bottom out Low Speed Rebound needle with 3mm Allen. Using pick, work circlip below retaining shelf all the way to needle. Back needle out 5-7 clicks and then rebottom needle to gain access to circlip. Using pick centered on circlip, pry up diagonally to pull circlip past shelf and remove. Unthread and remove needle. Remove and discard o-ring.
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Bottom-Out.jpg?v=1736364369&width=1368)
Low Speed Rebound Bottom Out
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-1.jpg?v=1736364370&width=1368)
Low Speed Rebound Circlip Removal 1
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-2.jpg?v=1736364391&width=1368)
Low Speed Rebound Circlip Removal 2
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-3.jpg?v=1736364370&width=1368)
Low Speed Rebound Circlip Removal 3
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Circlip-Removal-4.jpg?v=1736364386&width=1368)
Low Speed Rebound Circlip Removal 4
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-Rebound-Needle-Removal.jpg?v=1736364371&width=1368)
Low Speed Rebound Needle Removal
![](http://www.canecreek.com/cdn/shop/files/Cane-Creek-Coil-IL-Low-Speed-O-Ring-Removal.jpg?v=1736364366&width=1368)
Low Speed Rebound Needle O-Ring Removal
![](http://www.canecreek.com/cdn/shop/files/0H9A0532.jpg?v=1736364372&width=1368)
![](http://www.canecreek.com/cdn/shop/files/0H9A0533.jpg?v=1736364372&width=2052)
![](http://www.canecreek.com/cdn/shop/files/0H9A0536.jpg?v=1736364372&width=2052)
![](http://www.canecreek.com/cdn/shop/files/0H9A0539.jpg?v=1736364372&width=2052)
![](http://www.canecreek.com/cdn/shop/files/0H9A0543.jpg?v=1736364373&width=2052)
![](http://www.canecreek.com/cdn/shop/files/0H9A0544.jpg?v=1736364373&width=2052)
Step 9 – End Eye Removal
Clamp valve body using Keith Cradle (AAD1101-01). Use Gland Nut Wrench (BAD1032) to free gland nut. Remove end eye. Carefully remove and discard bladder.
![](http://www.canecreek.com/cdn/shop/files/0H9A0532.jpg?v=1736364372&width=1368)
Valve Body Clamped in Keith Cradle
![](http://www.canecreek.com/cdn/shop/files/0H9A0533.jpg?v=1736364372&width=2052)
Freeing Gland Nut
![](http://www.canecreek.com/cdn/shop/files/0H9A0536.jpg?v=1736364372&width=2052)
Gland Nut Removal
![](http://www.canecreek.com/cdn/shop/files/0H9A0539.jpg?v=1736364372&width=2052)
End Eye Removal
![](http://www.canecreek.com/cdn/shop/files/0H9A0543.jpg?v=1736364373&width=2052)
Bladder Removal
![](http://www.canecreek.com/cdn/shop/files/0H9A0544.jpg?v=1736364373&width=2052)
Bladder Removed
Continue to Part 2
